Zalman

Si por algo hemos conocido a la marca Zalman es por sus refrigeradores, a finales del siglo XX (como suena esto) era una de las marcas mas reputadas en la construcción de estos dispositivos por ser efectivos y tener unos diseños frescos y diferente a lo que se estilaba en la época.

Las cajas Zalman para HTPC destacan por estar construidas en aluminio, ofrecer un frontal en aluminio cepillado y tener una capacidad de al menos 4 discos duros y 1 lector óptico. Algunos modelos ofrecen capacidad hasta para 5 discos duros. Disponen de LCD de varios tamaños, incluyendo pantallas táctiles de 7” panorámica. También están muy bien ventiladas ya que tienen multitud de huecos para colocar ventiladores, todos situados estratégicamente para ofrecer una buena circulación del aire, de hecho admiten hasta procesadora de 130W TDP lo que nos da una idea de su capacidad de evacuar el calor.

Incluyen mando compatible con Windows Media Center, aunque también viene con software de tipo IMON para controlar las funciones multimedia, incluso algún modelo puede controlar la velocidad de sus ventiladores. Las cajas de la serie HD160 admiten graficas con el refrigerador de Zalman VNF100 el cual destaca por sus dimensiones. Ninguna monta fuente de alimentación de serie. Sus precios son bastante altos.

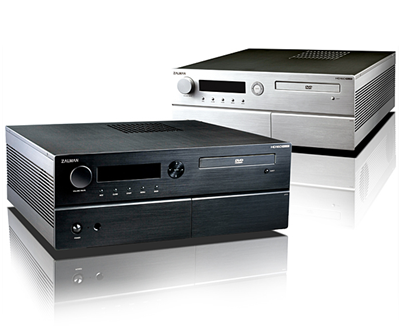

Incluimos los nuevos modelos HD500 las cuales destacan por su cuidado diseño e innovadora distribución interna de HD. Están fabricadas en acero, esto supone una reducción de los precios interesante.

A continuación del salto podréis ver todos los detalles de estas cajas. Estos son 7 los modelos de la serie HD de Zalman:
  • HD501
  • HD503
  • HD135
  • HD160
  • HD160 Plus
  • HD160XT
  • HD160XT Plus

HD 501


Dimensiones:455(Pro) x 450(An) x 170(Al) mm
Material:Aceroo
Colores:Negro
Placa Base: Standard ATX / micro ATX
Fuente: Standard ATX / ATX12V
Grafica: Hasta 260mm
Capacidad: 3 X 3.5" Interno, 2 X 5.25" Externo (Hot Swap Bay x 1)
Ventiladores: 2 x 80mm + 2 x 120mm op
Toma superior de aire
Slots Expansión 7 Slots
Front I/O:1 x Mic, 1 x Headphones, 2 x USB, 1 x e-SATA

----------------------------------------------------------------------------------------------------------------------

HD503

Dimensiones:455(Pro) x 450(An) x 170(Al) mm
Material:Aceroo
Colores:Negro
Placa Base: Standard ATX / micro ATX
Fuente: Standard ATX / ATX12V
Grafica: Hasta 260mm
Capacidad: 3 X 3.5" Interno, 2 X 5.25" Externo (Hot Swap Bay x 1)
Ventiladores: 2 x 80mm + 2 x 120mm op
Toma superior de aire
Slots Expansión 7 Slots
Front I/O:1 x Mic, 1 x Headphones, 2 x USB, 1 x e-SATA
Incluye mando compatible IMON
Display: DFSTN LCD


----------------------------------------------------------------------------------------------------------------------

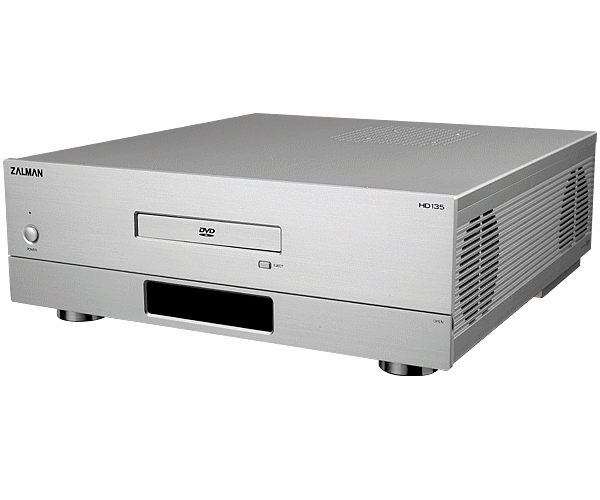

HD135

Dimensiones:435(Pro) x 425(An) x 135(Al) mm
Peso: 5.2kg Web Zalman HD135
Material:Aluminio
Colores:Plata y Negro
Placa Base: Standard ATX / micro ATX
Fuente: Standard ATX / ATX12V
Grafica:Full Size
Capacidad:4 X 3.5" Interno, 1 X 5.25" Externo, 1 X 3.5" Externo
Ventiladores: 1 x 80mm
Ventilador en la base :1 x 80mm
Toma superior de aire
Slots Expansión 7 Slots
Front I/O:2xUSB, 1xIEEE1394, 1xMicro, 1xHeadphones
Lector de tarjetas
Colores:Plata / Negro
Incluye mando compatible IMON
VFD (Vacuum Fluorescent Display)
Manual HD135
Es el modelo inferior de Zalman de cajas para HTPC, aun así, mantiene la parte fundamental de estas cajas: su buena refrigeración.

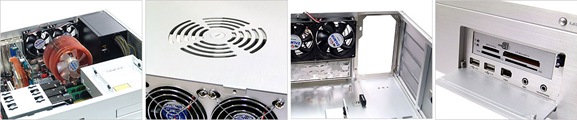

Detalles de HD135
----------------------------------------------------------------------------------------------------------------------

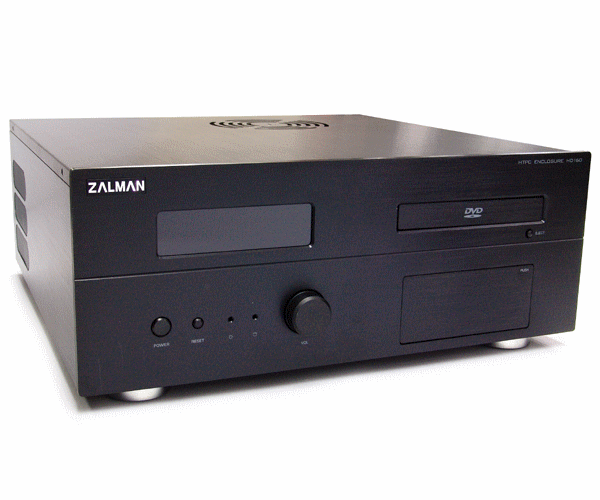

HD160

Dimensiones:435(Pro) x 420(An) x 160(Al) mm
Peso: 4.8kg Web Zalman HD160
Material: Aluminio Colores:Plata y Negro
Placa Base: Standard ATX / micro ATX
Fuente: Standard ATX / ATX12V
Grafica:Full Size
Capacidad:4 X 3.5" Interno, 1 X 5.25" Externo, 1x3.5” Externo
Ventiladores Traseros : 2 x 80mm, ZM-MC1 Multi Connector
Ventilador D.Duro :1 x 80mm (Opcional) Toma superior de aire con apertura y cierre Slots Expansión 7 Slots
Front I/O:2xUSB, 1xIEEE1394, 1xMicro, 1xHeadphones Lector de tarjetas: 17 en 1
Colores:Plata / Negro
Incluye mando compatible IMON
LCD
Manual HD160
Parece que la única diferencia a su modelo superior de gama es que la HD160 no incluye los botones directos a funciones multimedia. El resto parece todo igual a excepción de la rejilla superior que veis en la foto de abajo, la cual se puede cerrar o abrir.
Detalles de HD160
---------------------------------------------------------------------------------------------------------------------------------------------

HD160 Plus

Dimensiones:460(Pro)x435(An)x160(Al) mm
Peso: 6.8kg Web Zalman HD160 Plus
Material: Aluminio Colores:Plata y Negro
Placa Base: Standard ATX / micro ATX
Fuente: Standard ATX / ATX12V
Grafica:Full Size
Capacidad:5 X 3.5" Interno, 1 X 5.25" Externo
Ventiladores Traseros : 2 x 80mm
Ventilador en la base :1 x 80mm (Opcional)
Ventilador lateral:1 x 92mm (Opcional) Toma superior de aire
Slots Expansión 7 Slots
Front I/O:2xUSB, 1xIEEE1394, 1xMicro, 1xHeadphones
Colores:Plata / Negro
Incluye mando compatible IMON
LCD:DFSTNNEGATIVE
Manual HD160 Plus
Además incluye control de navegación a la derecha del LCD, control de volumen y 5 botones de control para funciones multimedia.

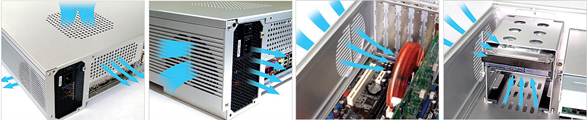

Refrigeracion HD160 plus Frontal HD160 plus

----------------------------------------------------------------------------------------------------------------------

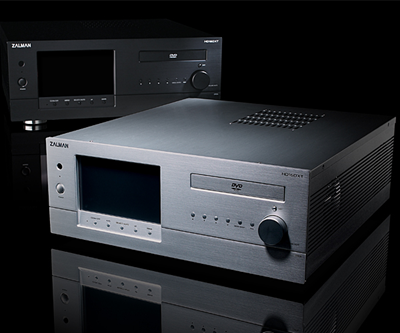

HD160XT

Dimensiones:460(Pro) x 435(An) x 160(Al) mm
Peso: 6.9kg Web Zalman HD160 XT
Material:Aluminio
Colores:Plata y Negro
Placa Base: Standard ATX / micro ATX
Fuente: Standard ATX / ATX12V
Grafica:Full Size
Capacidad:5 X 3.5" Interno, 1 X 5.25" Externo
Ventiladores Traseros : 2 x 80mm
Ventilador en la base :1 x 80mm (Opcional)
Ventilador lateral:1x 92mm (Opcional) Toma superior de aire
Slots Expansión 7 Slots
Front I/O:2xUSB, 1xIEEE1394, 1xMicro, 1xHeadphones
Lector de tarjetas
Colores:Plata / Negro
Incluye mando compatible IMON
LCD:7" Wide LCD, Ratio : 15:9 Max Res.: 1024 x 768, Screen Output : D-Sub
Manual HD160XT
A primera vista, la única diferencia es que este modelo no incorpora los botones del iMON Control que si lleva el Plus. Además, en esta caja en concreto, he visto que en el manual incluyen la información necesaria para el montaje de un controlador de temperatura y revoluciones para cuatro ventiladores, desconozco si será algo extensible al resto de la gama. Por lo pronto en las siguientes imágenes se ve software controlando la temperatura a través de la pantalla táctil.
HD160xt 1 HD160xt 2
----------------------------------------------------------------------------------------------------------------------

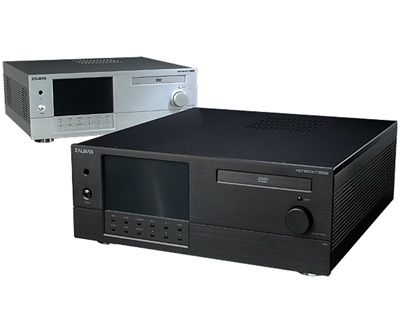

HD160XT-PLUS

Dimensiones:460(Pro) x 435(An) x 160(Al) mm
Peso: 6.8kg Web Zalman HD160 XT Plus
Material:Aluminio
Colores:Plata y Negro
Placa Base: Standard ATX / micro ATX
Fuente: Standard ATX / ATX12V
Grafica:Full Size
Capacidad:5 X 3.5" Interno, 1 X 5.25" Externo
Ventiladores Traseros : 2 x 80mm
Ventilador en la base :1 x 80mm (Opcional)
Ventilador lateral:1x 92mm (Opcional) Toma superior de aire
Slots Expansión 7 Slots
Front I/O:2xUSB, 1xIEEE1394, 1xMicro, 1xHeadphones
Lector de tarjetas
Colores:Plata / Negro
Incluye mando compatible IMON
LCD:7" Wide LCD, Ratio:15:9 Max Res.: 1024 x 768, Screen Output : D-Sub
Además de tener el LCD 7 pulgadas panorámicas, es Táctil y tiene seguro de 0 Pixeles defectuosos. En el frontal dispone de control de volumen, mute y 12 botones programados para el control directo a funciones multimedia.
Manual HD160XT Plus
LCD HD160 XT Plus Frontal HD160 XT Plus
