Análisis Aopen MP45 BDR

Estrenamos nueva categoría en el Blog: Análisis Blog HTPC vamos lo que viene siendo un análisis, pero hecho por mi, nada de enlaces externos.
La verdad es que cuando inicie esta aventura, nunca imagine que me ofrecerían un equipo para analizarlo. Por este motivo quiero dar las gracias a Iván por confiar en mí y darme la posibilidad de analizar uno de sus equipos.

Equipo cedido por VeryBox para su análisis.


verybox

1. Introducción

Habitualmente por aquí, hablamos de los HTPC para montar placas atx o microatx, son ordenadores grandes y que a muchos de vosotros os cuesta encontrarles un lugar en vuestro salón. Con el equipo que voy a mostraros se acabaran vuestros problemas de espacio.
Con la irrupción de las graficas integradas capaces de decodificar alta definición, los fabricantes se han animado a construir cada vez placas base de pequeño formato con graficas con la suficiente potencia como para reproducir Bluray o archivos codificados en Alta Definición sin despeinarse, si además las acompañamos de un procesador de portátil de ultima hornada, tendremos un equipo de reducidas dimensiones, potente y encima de bajo consumo.

¿Que mas queremos?.
Aopen con su gama XC mini nos presenta un Mini PC con unas dimensiones ridículas:

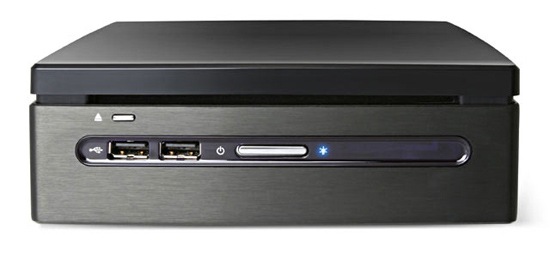

Aopen MP45 BDR

MP45DR2

Leer el análisis a continuación del salto


2. Especificaciones

Gracias a su formato ultra compacto de sólo 165 x 165 x 50 mm (Anchura x Profundidad x Altura), el mini PC AOPEN MP45BDR te permite ahorrar una gran cantidad de espacio en el escritorio, ya que ocupa unas 20 veces menos espacio que una caja convencional.

Con un peso de tan solo 1.45 kg, el XC mini te permitirá una movilidad máxima, pudiéndolo llevar de un sitio a otro sin ningún problema. Dependiendo de los componentes que elijamos, tendremos un PC ultra compacto para oficina o un potente HTPC para nuestro salón, todo ello sin olvidar su bajo consumo y sonoridad.

¿Que pensáis que podemos meter en una caja de estas dimensiones?: ¿Un Intel Atom, un procesador VIA?, estáis equivocados...

Esto es lo que admite a grandes rasgos este excelente MINI PC:
  • Procesadores Intel Penryn con FSB hasta 1066MHZ
  • Soporta hasta 4Gb de DDR2 SODIMM
  • Disco Duro de 2,5" hasta 500GB
  • VGA Intel X4500MHD
  • Grabadora de DVD±RW Slim y Lector BD
  • Red Gigabit
  • Audio 5.1 HD

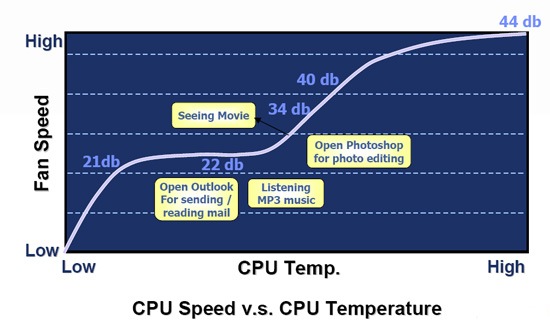

  • Silencioso, en estado normal menos de 22db, a máxima carga 27db
  • Incluye mando a distancia compatible con Media Center
  • Sensor IR integrado
  • Mando a distancia compatible WMC

Estos son todos los estándares soportados por la placa

logos-1 logos-2
3. Embalaje y Accesorios

El equipo viene embalado en una pequeña caja con su asa para transportarlo. Sus dimensiones son muy pequeñas, no puede ser de otra forma, ya que el equipo, como os he dicho antes, es minúsculo. Las medidas de la caja son aproximadamente de 220 x 220 x 150 mm (Anchura x Profundidad x Altura).

Embalaje

Para abrir la caja, lo que sude … hay que hacer un Máster para no destrozarla, uno que es un poco impaciente. Solo hay que deslizar hacia arriba la cubierta exterior y se deja libre la caja interna en la que encontraremos dentro el XC mini, bien protegido, y una caja de cartón en la que vienen todos los accesorios. Como sistema operativo incluyeron Windows Vista Home Premium.

Desempaquetado

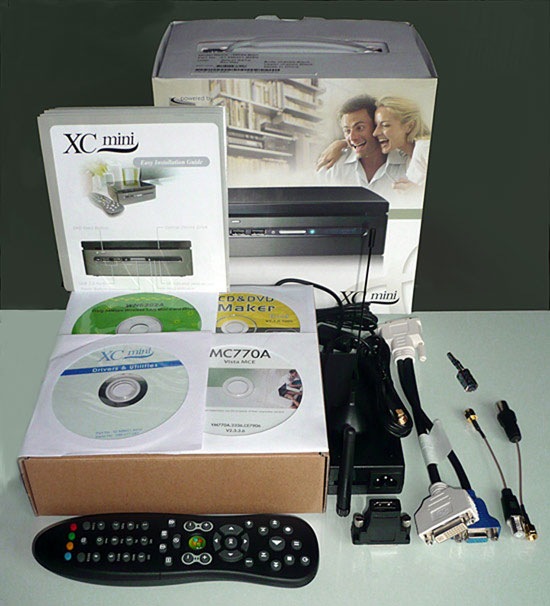

Dentro de la caja de accesorios nos encontramos con lo siguiente:
  • Guía de montaje
  • Drivers de la placa base
  • Software grabación NTI
  • Power DVD 7.3
  • Drivers Sintonizadora
  • Drivers tarjeta Wifi
  • Adaptador DVI a HDMI
  • Adaptador DVI a DVI+VGA
  • Convertidor Jack a S/PDIF
  • Adaptador Antena normal y adaptador tipo F
  • Antena externa de televisión
  • Antena externa WIFI
  • Fuente de alimentación externa de 90W y 20V DC
  • Mando Windows Media Center
Todo un acierto el montar una fuente de alimentación externa y pasiva, además ocupa muy poco espacio, me da la impresión que es bastante mas pequeña que la de un portátil y como habéis leído, de tan solo 90W, esto os debe dar una idea del consumo del equipo.

Muy completo en cuanto a la conectividad de video, el duplicador de salida de video es muy versátil, abarcando las tres conexiones mas actuales (VGA-DVI-HDMI).

Para conectar la antena de tv a la sintonizadora se necesitan los adaptadores que se roscan a los conectores externos de la caja. También incluye una antena externa por si no tienes a mano una toma de antena en el lugar en el que lo utilices.

Para la tarjeta de red wifi incluye una antena, un poco pequeña a mi parecer, imagino que para no romper en exceso con la estética del ordenador.



Accesorios

Para finalizar con la conectividad, en el paquete viene un convertidor de audio Jack estéreo a S/PDIF. Para activar la salida digital se realiza fácilmente desde el panel de control de Vista.

El mando Media Center es poco agraciado y me ha parecido un poco lento de reacción, nada que no se pueda arreglar con un Logitech Harmony. Como veis, no falta un solo detalle.


4. Exterior

Una vez que tenemos a la vista el XC mini, sin retirar los plásticos protectores no impresiona absolutamente nada, pero sin ellos la cosa cambia y mucho.

El equipo tiene el chasis construido en aluminio cepillado y es de color negro. La tapa superior es de plástico. Es de este material para permitir acceder al interior de la caja y facilitar el montaje de los componentes. A pesar de ser de plástico, no desentona en absoluto con el resto de materiales, es muy elegante, ya que el color es negro con un efecto piano muy logrado, tan piano es que si os fijáis, casi se ve a mi vecino …

Hacer clic en las imágenes para ampliarlas.
Hacer clic en la imagen para ampliarla
En esta imagen podéis ver el efecto espejo de la tapa superior y la diferencia de tono respecto al cuerpo de aluminio de la caja.

Hacer clic en la imagen para ampliarla

En el frontal tenemos el botón de expulsión del Bluray en la parte superior izquierda, ya veis también que la ranura de inserción del lector óptico esta bien escondida y pasa desapercibida.

El centro del frontal lo ocupa un embellecedor de color morado y semitransparente. A lo largo de el nos encontramos con dos puertos USB 2.0 y el interruptor de encendido. Tanto este interruptor como el de expulsión del BD son de plástico con efecto metalizado. A ambos lados del botón de encendido se encuentran xerografiados el símbolo de Power y el de actividad representado por una pequeña bombilla. Detrás hay una lámpara LED de color azul.

Para finalizar en la parte derecha del embellecedor morado, podéis apreciar de un color mas intenso el sensor de infrarrojos para el mando a distancia.

Hacer clic en la imagen para ampliarla

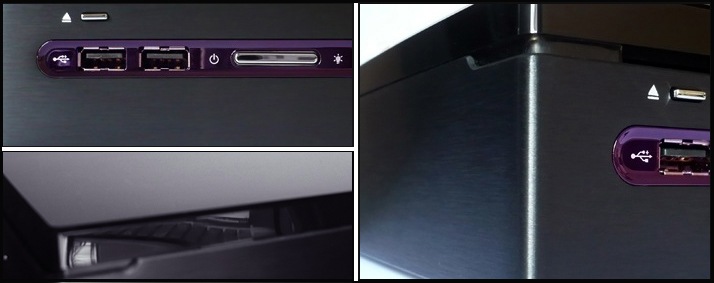

En estas imágenes podeis apreciar detalladamente el embellecedor frontal, el acabado de las esquinas y la tapa superior con su efecto piano.

Detalle

Incluyo una imagen en la que podéis ver el tamaño de la caja en comparación a un CD de U2, por supuesto.

Hacer clic en la imagen para ampliarla

Nos acercamos peligrosamente a “la parte de atrás” . El diseño se mantiene con las esquinas perfectamente acabadas.

Hacer clic en la imagen para ampliarla

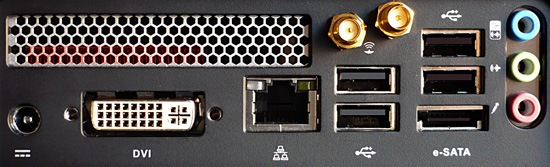

Conectividad trasera:
  • 4 Puertos USB 2.0
  • 1 Puerto e-SATA
  • 1 LAN Gigabit
  • Audio Entrada, Auriculares, Micrófono
  • Conector Antena Wifi
  • Conector Antena TV
  • Salida de vídeo DVI
  • Conexión alimentación
  • Ranura de ventilación
Hacer clic en la imagen para ampliarla

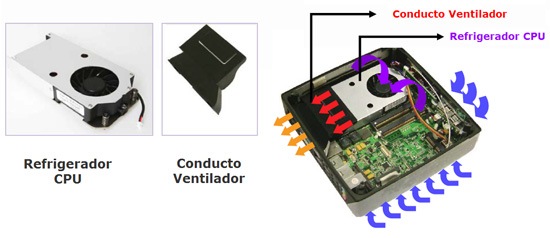

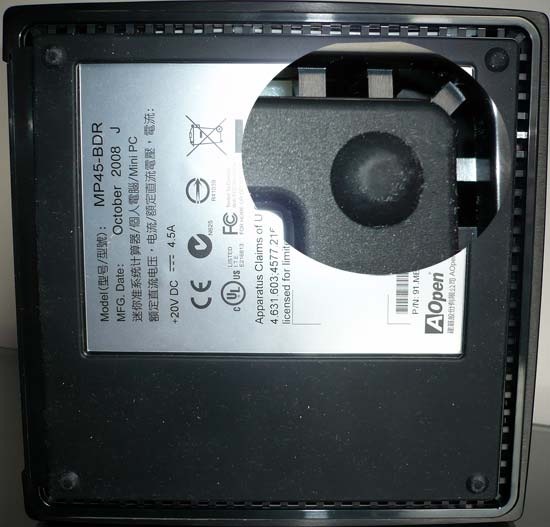

Mas en detalle, podéis intuir claramente detrás de la rejilla de ventilación, el bloque de cobre en naranja, lo he exagerado un poco para que se vea mejor. Este bloque sirve para refrigerar tanto el procesador como la grafica. Bajo la rejilla tenemos el conector de alimentación, la toma DVI y el conector de Red Gigabit. Decir que a través del adaptador DVI-HDMI sale la señal de audio y video. Además con el adaptador DVI a DVI-VGA podemos conectar dos pantallas simultáneamente. En la parte derecha tenemos 4 conectores USB 2.0 y un puerto e-SATA. Encima encontramos los conectores tipo F para la tarjeta Wifi y la sintonizadora de TV. Finalmente tenemos los conectores de entrada de línea, altavoces y micrófono. A través de la entrada de línea y con un adaptador especial se saca la conectividad S-PDIF. Conectividad Acertado el diseño de la parte inferior de la caja. Toda la superficie es de goma, incluidos los cuatro apoyos de los extremos, con lo que evitamos las vibraciones del equipo y el rallar el mueble en el que coloquemos la caja. A destacar las aberturas para la ventilación que están en el borde de la caja, podéis ver en detalle las tomas de aire en la imagen ampliada. También podéis ver el grosor del aluminio exterior de la caja, es la zona mate exterior. Base MP45-BDR

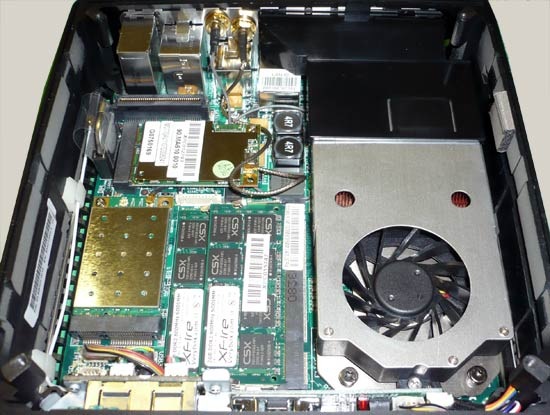

5. Interior

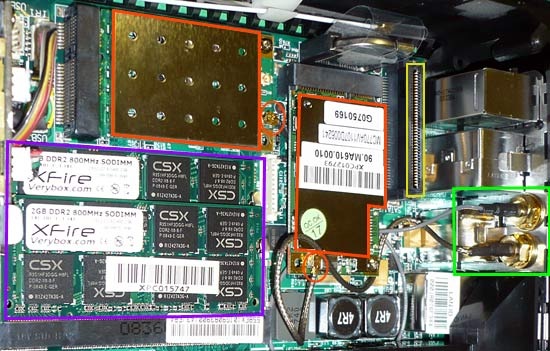

¿Con que os vais a encontrar dentro del XC mini MP45-BDR BLU-RAY Black?

  • CPU INTEL CORE 2 DUO P8400 2.26GHz/1066/Socket P
  • Intel® GMA X4500 Graphics IGP
  • Realtek ALC888 HD Audio
  • DDR2 SODIMM 2 x 2 GB 800Mhz XFIRE
  • HD 500GB 2,5" Portátil SATA FUJITSU MHZ2500BT
  • Optiarc BD ROM BC-5600S SATA
  • Aopen TV Mini xCard Hybrid MC770A
  • Aopen Wifi Mini xCard

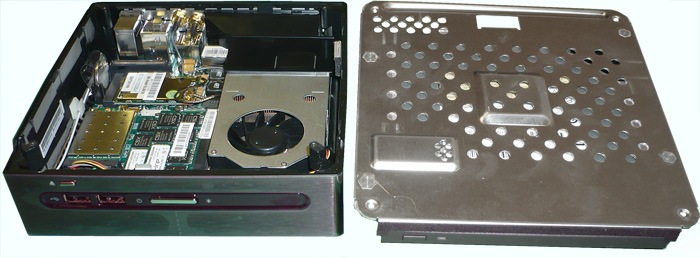

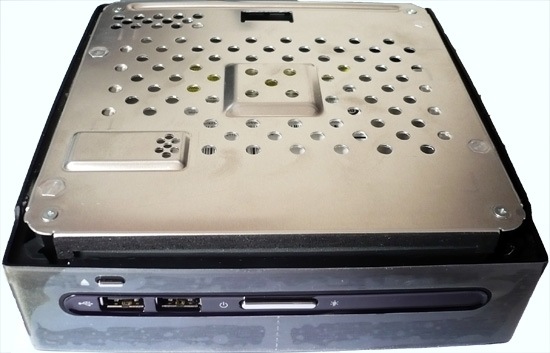

Para ver las tripas del PC, deberemos retirar la tapa superior de plástico, la cual esta encajada a presión con seis pestañas. La mejor forma de sacarla es desde los extremos, presionando con los dedos en la hendidura que queda entre el aluminio y el plástico y haciendo palanca con nuestros dedos hacia arriba, se ira separando del cuerpo de aluminio y se podrá retirar sin miedo a romper ninguna pestaña. Hacer clic en la imagen para ampliarla Para dejar al descubierto la placa base, tenemos que quitar los cuatro tornillos que se encuentran en las esquinas de la cubierta superior. De esta forma separaremos el cuerpo metálico en el que están fijados el disco duro y el lector óptico. En la imagen inferior podéis apreciar las tripas del PC al descubierto.  MP45-BDR al descubierto Como veis en la imagen que precede a este texto , la placa superior metálica integra el disco duro de 2.5” con interface SATA y el Combo Bluray con la misma interface. Os preguntareis como se conectan ambos dispositivos a la placa base. Muy sencillo si miráis en la imagen inferior donde esta el disco, abajo a la izquierda podréis ver una pequeña tarjeta a la que se conectan las interfaces SATA. Ingenioso verdad. Seguimos analizando esta parte del XC mini y podemos ver como debajo del disco duro esta colocado el lector óptico. A la derecha del disco queda una pieza de plástico negra que es una parte del carenado del blower de refrigeración del procesador. Girando la tapa se ve el Bluray, y debajo de el el disco duro. Disco duro Combo Bluray

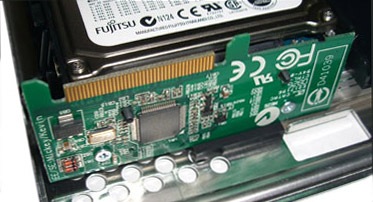

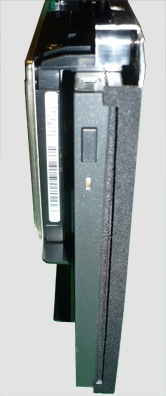

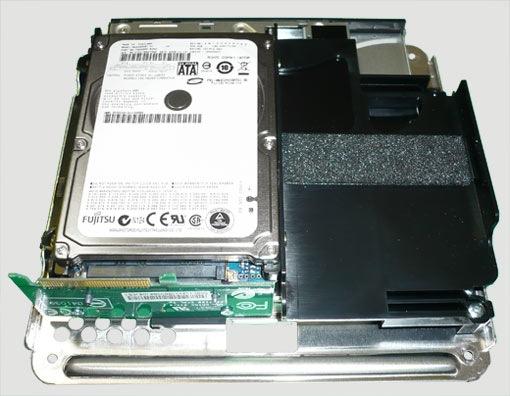

Este es el componente que os mencionaba en el anterior párrafo y que aglutina toda la conectividad de los dispositivos de almacenamiento. Al volver a colocar la cubierta de aluminio sobre la base del PC, haremos coincidir las conexiones de la placa superior con las de la placa base. Conector-sata-pata Ya hemos llegado a la parte interior. En la parte izquierda podéis ver la zona en la que están las memorias, dos tarjetas Mini Slot Card Express y la conectividad trasera. En la parte de la derecha encontramos el sistema de refrigeración del procesador y del chipset GM45. Delante del sistema refrigerador veréis en negro el conducto por el que expulsa el aire el ventilador. Escondido debajo del refrigerador están el procesador y la grafica integrada.  Hacer clic en la imagen para ampliarla En esta foto podéis ver con mas detalles los componentes internos. En naranja marcadas las tarjetas Wifi y TV, de formato Mini Slot Express Card. Los módulos de memoria Sodim con el borde morado, las antenas tanto para la wifi como para la sintonizadora enmarcadas en verde, y el conector para el disco duro y el Bluray marcado en amarillo. Detalle conectividad interna Y para finalizar … El sistema de refrigeración del XC mini compuesto por el refrigerador que incluye el bloque de cobre junto con el conducto del ventilador para canalizar el aire hacia la rejilla trasera. Observar también el flujo del aire frio que se introduce en la caja a través de las ranuras inferiores. Esquema refrigeración Aquí detalla el comportamiento del ventilador en función de la carga sometida al procesador, pero de esto hablaremos en una nueva entrada. Grafica ventilador

6. Conclusiones sobre el Hardware
  • Reducidas dimensiones y peso
  • Gran acabado en aluminio
  • Base de goma antideslizante
  • Admite procesadores potentes
  • Excelente conectividad
  • Buena capacidad de expansión teniendo en cuenta su tamaño
  • Muchos accesorios
Bueno, pues esto es todo … sobre el hardware. En una próxima entrada tendréis el resultado de una serie de pruebas sobre como se comporta este pequeño reproduciendo contenido en alta definición, su consumo y alguna prueba mas, además de ofrecer la conclusión final sobre el equipo.

Segunda parte del analisis: Rendimiento

Al que le interese descargar el manual de el XC mini, lo puede hacer desde aquí.

12 comentarios:

chronosghost dijo...

Aunque es muy tentador un HTPC de esas reducidas dimensiones, la grafica que monta para variar de chipset INTEl es un lastre que te impedira ver HD en condiciones, pues el consumo del procesador estara copado .

A ver las pruebas del equipo y si me equivoco mejor jejeje.

Aparte de ello, la caja en si no me gusta apenas nada, muy sencilla pero bueno si cumple con su cometido, reconocer su sobriedad y por las fotos su perfecto acabado.

Encnatado de pasearme por aqui pro cierto ;)

BilblogginG dijo...

A estas alturas, imagino que habras leido las pruebas del equipo, y estaras conmigo en que el procesador que monta es una maravilla.

La grafica, hoy por hoy es lo mejor que puedes encontrar en placas de ese tamaño que sean capaces de acelerar Alta definicion, salvo el ION de Nvidia, que vete tu a saber que pasara al final con el.

Y por ultimo, en cuestion de gustos, no hay nada escrito.

Gracias por visitar el blog.

Anónimo dijo...

Te felicto por el trabajo, Excelente ya con mas tiempo vos a seguir mas el blog.

Sebastian.

BilblogginG dijo...

Gracias Sebastian

Anónimo dijo...

Una pregunta sobre este interesante equipo. Saca sonido por hdmi para conectarlo a un Receptor Av? O solo lo saca por S/PDIF? Lo digo por sacar audio HD del Blue-Ray. Excelente Blog, un saludo.

Jose.

Verybox dijo...

Puede sacar audio tanto por S/PDIF como HDMI, no hay problema.

Anónimo dijo...

Hola, has puesto "conector de Red Gigabyte", cuando es "Gigabit Ethernet". Gigabyte es una conocida marca de placas base.

BilblogginG dijo...

Corregido el lapsus.

pepelu_24 dijo...

He comprado un mp45 BDR pero al ir a montarlo me ha surgido la siguiente duda: en la pagina de VeryBox dice que no hay que ponerle pasta termica por que ya la trae pero yo lo que he visto es que trae una pelicula de lo que parece papel de aluminio y no se si es esto lo que trasmite el calor al disipador o hay que quitarle esta pelicula de papel de aluminio y debajo esta la pasta termica, necesito ayuda pues no quiero estropearlo mi correo por si me quieren responder es jmarobledo@hotmail.com

BilblogginG dijo...

Hola Pepelu.

La verdad es que yo recibi el equipo ya montado, por lo que poco te puedo ayudar, aunque habitualmente la pasta termica va adherida al refrigerador, es posible que tenga una ligera proteccion que podras quitar con algo punzante fino.

Antes de estropear nada, realiza la consulta en la web, al final de este enlace:
http://www.verybox.com/rma/index.html

Por el trato que he tenido con ellos, son atentos y amables, no deberás tener ningún problema.

Juan dijo...

Hola, enhorabuena por tu blog, es una pasada.

Me gustaría consultarte una cosa agradeciendote de antemano el tiempo que te hago perder. Estoy bastante interesado en este mini pc para mi casa y usarlo con mi proyector y estaba casi decidido, pero me ha asaltado una duda. Te cuento, yo quiero el minipc para tenerlo conectado a una tele y manejarlo desde ahí y eventualmente ver pelis en el proyector. Mi duda es que si solo tiene una salida de video, ¿no podré tenerlo conectado a los dos aparatos (aunque no use tv y proyector al tiempo claro)??

Gracias otra vez y un saludo.

BilblogginG dijo...

Hola Juan,

El equipo ya no esta en mi poder. Por lo que puedo recordar, en la salida DVI se podia conectar un adaptador para sacar señal a traves de VGA y HDMI. No se si simultaneamente, pero estoy seguro que si se podra configurar correctamente la salida de video.

Para salir de dudas, haz la consulta directamente en la web:
http://www.verybox.com/rma/index.html.

Al final del analisis tienes tambien un enlace al manual en pdf.
