Montaje Zalman HD503

En esta ocasión, cabaf02 (Fran), un amigo de DVDaDVDr nos muestra, y analiza pormenorizadamente el montaje de su HTPC en la caja mas bonita del momento, la Zalman HD503. A este paso voy a tener que cambiar el nombre a la sección, de Tus fotos por Tus análisis, como os lo curráis.

zhd503
Estos son los componentes utilizados:
  • Caja Zalman HD503
  • Intel Core 2 Duo 5200 2.5 Ghz
  • Placa Asus P5N7A-VM Socket 775
  • Ram Kingston 4 GB 2 x 2 GB
  • Fuente Nox Urano 600 w
  • Blu Ray LG GGC-H20L
  • HD Seagate 500 GB HD
  • WD Caviar Green 1,5 Tb
  • HD Seagate 1,5 Tb
  • 2 Ventiladores 120 mm Gigabyte


A continuación podéis leer el análisis realizado por Fran.


Equipo Mini ITX gamer en Silverstone SG05

Los chicos de Homemedia, como siempre, nos traen las configuraciones mas disparatadas, pero siempre acertadas para el mundillo HTPC.
En este caso, no se les ha ocurrido otra cosa que montar en una Silverstone SG05, ya sabéis la hermana gamer de la SG06, un equipo con componentes serios para una caja Mini ITX, incluyendo RL.

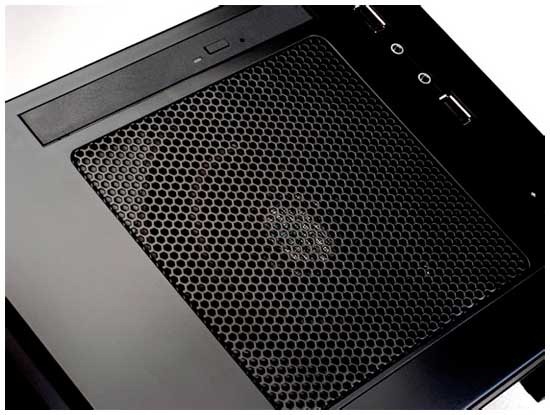

SG05Para el montaje de los componentes que os paso a detallar, han sido necesarias unas ligeras variaciones en la caja.
Componentes utilizados:
  • Silverstone SG05
  • Intel Core i5 750
  • Placa Base DFI MI-P55-T36
  • Memoria G.Skill Ripjaws DDR3-2000
  • Refrigeración liquida Corsair Hydro H50
  • Grafica Sapphire Radeon HD 5770 v2
  • Disco Duro SSD Corsair P64
Dentro de los elementos elegidos, destaca la placa DFI, esta marca es conocida por los entusiastas del OC, y no por ser una placa tan reducida han querido renunciar a su filosofía, eso sí, con los componentes un poco mas apretados.

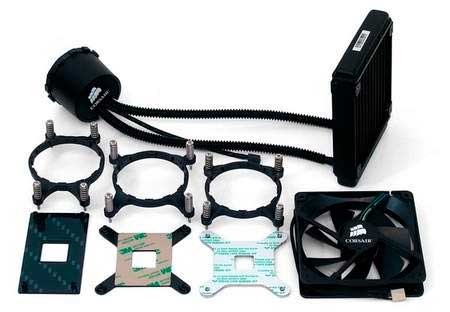

Otro detalle interesante es la utilización de una RL Corsair Hydro H50 en una caja del tamaño de la SG05, aunque para meterla en la caja tuvieron que hacer unos pequeños  cambios en la caja.
H50
Las variaciones a las que hacia referencia se refieren por una parte a la eliminación del soporte para discos duros de 3.5” y al cambio del ventilador frontal por uno de 12mm de grosor.
La grafica elegida es la Sapphire Radeon HD 5770 V2, según HM es una de las graficas mas silenciosas que se puede montar en la caja. El resto de componentes es de sobra conocido por todos.

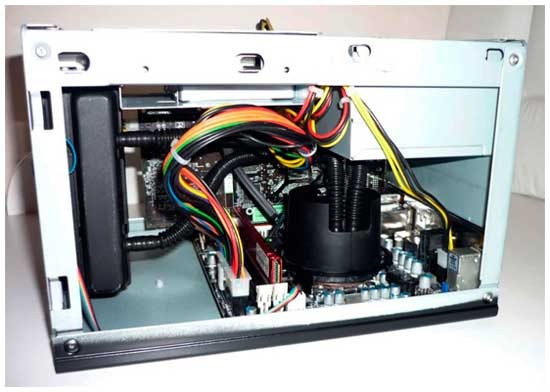

En esta foto podéis ver como queda ubicada la RL, no hay problemas para colocar la bomba, pero el refrigerador es algo mas complicado, teniendo que retirar el cajetín para el disco grande. El otro problema encontrado era el de colocar el ventilador original de la RL, el cual tiene la anchura estándar, 25mm. Tuvieron que buscarle un sustituto y montaron un Scythe Slip Stream SLIM.
HM-SG05 En esta otra imagen podéis ver como queda la grafica. No han podido montar una mas potente por problemas de longitud, ya que el conector de alimentación pegaba con el radiador.
HM-SG05_
Una vez montado todo, instalaron W7 en menos de 15 minutos. La sonoridad era bastante reducida, siendo el ventilador de la grafica el sonido mas audible. La bomba de la RL también emitía algo de sonido, pero solo apreciable a 20cm, por lo que llegaron a la conclusión de que el mini PC era apto para que viviera en el salón. A un metro de distancia el sonido era inapreciable.
La placa base se comporto de maravilla, pudiendo realizar un  42% de Overclock. Durante la realización del OC llegaron a la conclusión de que la RL es una gran opción, refrigera muy bien y emite poco ruido, pero claro, cuando se hace OC no solo hay que cuidar las temperaturas del micro, sino del resto de componentes de la placa: Mosfets, chipset … y en una caja tan reducida no se pudo aplicar refrigeración adicional a estos componentes, teniendo que recurrir a un ventilador extra orientado hacia estos componentes para conseguir la estabilidad del OC.
Conclusión, el mundillo mini ITX sigue avanzando a pasos agigantados, y Silverstone con sus SG05 y SG06 esta ofreciendo un gran soporte a esta nueva hornada de mini equipos.
Podéis leer el interesante análisis en Francés haciendo clic en este enlace
Las fotos pertenecen a la web: www.homemedia.fr
