HDPLEX

hdplex_logo
Otra interesante propuesta para montar nuestro HTPC pasivo, ya no dependemos solamente de hfX para montar un HTPC silencioso.

En la actualidad la gama de HDPLEX se compone de tres chasis: H3  Series, H5  Series, H10 Series todos ellos fabricados en aluminio para una mejor disipación del calor. Dentro de estos modelos, podemos encontrar cajas con la posibilidad de montar un lector y otros modelos sin lector óptico.

Las cajas tienen formato Rack, por lo que serán perfectas para la gente con problemas de altura en sus muebles, pero deberemos tener en cuenta que tienen una profundidad considerable.

Admiten placas base mini ITX y micro ATX. El lector óptico puede ser convencional.  Podemos montar procesadores con un TDP recomendado máximo de 75W, pero deberemos tener especial precaución con la elección de la placa base, ya que no todas son compatibles.

La fuente de alimentación también es pasiva, y se integra dentro de la caja, la máxima potencia es de 150W y la deberemos adquirir a parte, igual que el receptor de infrarrojos y mando a distancia.

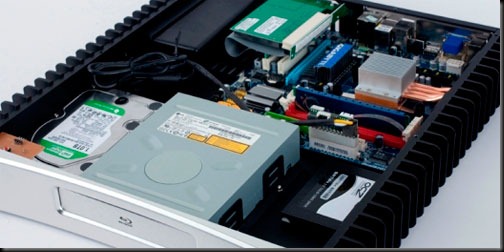

hdplex1

Hay clientes mini y luego está la H3.S. Se trata de la caja más pequeña en la que se puede alojar una placa base Mini-ITX. Refrigerada la CPU a través de heatpipes, la H3 admite un solo disco duro de 3,5 o de 2,5".

A diferencia de la mayoría de chasis mini-ITX, esta H3 aloja en su interior una fuente de alimentación de 80W picoPSU.

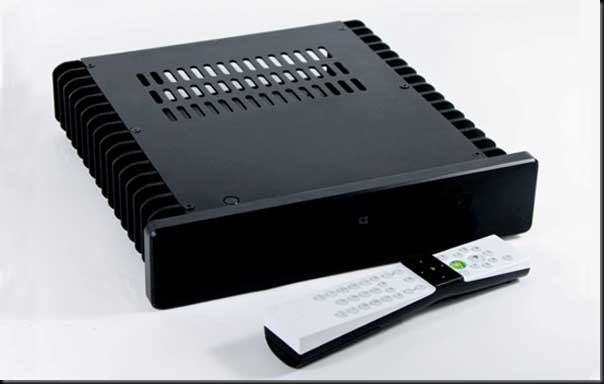

H3.S-2

La plataforma H5 dispone de un panel frontal totalmente limpio para que pueda lograr un diseño minimalista. Dispone de dos modelos: ODD y S.

La H5 es compatible con placas  microATX y mini-ITX en función del modelo elegido. Interiormente puede montar fuentes de 150W o 80W picoPSU, estas también se pueden montar fuera del chasis para disponer de espacio para montar mas discos duros.

Estas cajas disponen de multitud de configuraciones, pudiendo alojar hasta 2 discos de 3.5 " y uno de 2.5".

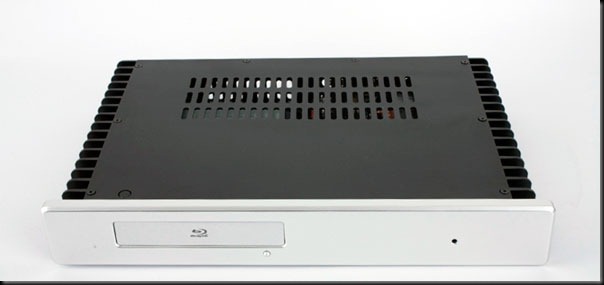

H5.ODD Fanless Chassis
Modelo con capacidad para lector óptico. La ubicación de este dispositivo restringe las posibilidades de ampliación de la caja.

Revisar las múltiples opciones de configuración y la compatibilidad con las placas base.
H5.ODDDimensiones: 325mmx438mmx60mm (L x W x H)
Refrigeración: HDPLEX Six heatpipe passive fanless heatsink System for LGA775/LGA1156/AM2/AM3
Placa base: Mini ITX
Color: Negro o plata

Expansión:
  • 1x 2.5" HDD o 1 x3.5" HDD
  • 1x 5.25" Lector óptico
  • Internal MCE IR Reciever Opcional
Alimentación:
  • 150W Fanless Adapter+DC-ATX Converter  (Montaje externo)
  • 80W Fanless Open Frame Fanless Power Supply. Montaje interno
Opciones de configuración.

H5.S Fanless Chassis
Modelo H5 sin lector óptico, esto aumenta la capacidad interna de la caja pudendo montar hasta 2 discos duros de 3.5”.

Revisar las múltiples opciones de configuración y la compatibilidad con las placas base.
H5.S
Dimensiones: 325mmx438mmx60mm (L x W x H)
Refrigeración: HDPLEX Six heatpipe passive fanless heatsink System for LGA775/LGA1156/AM2/AM3
Placa base: Mini ITX o Micro ATX
Color: Negro o plata
Expansión:
  • 3x 2.5" HDD o 2 x3.5" HDD
  • 1 Full Height Sinlge Slot PCI/PCIE Card (Riser Required)
  • 1xUSB 2.0 o 1xUSB 3.0 en el frontal
  • Internal MCE IR Reciever Opcional
Alimentación:
  • 150W Fanless Adapter+DC-ATX Converter (Adapter Interno o montaje externo)
  • 80W Fanless Open Frame Fanless Power Supply  (Montaje interno)
Opciones de configuración.

H10.ODD es un chasis mATX para HTPC con refrigeración pasiva a través de heatpipes. Es la caja mas grande de todas admitiendo placas mini y micro ATX. También puede montar lector óptico de 5.25”, así como discos duros de 2.5” y 3.5”. La fuente de alimentación se puede alojar en el interior de la caja.

Revisar las múltiples opciones de configuración y la compatibilidad con las placas base.

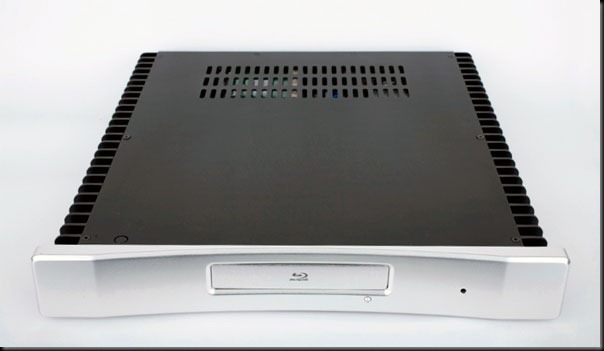

H10.ODD
Dimensiones: 450mmx438mmx60mm (L x W x H)
Refrigeración: HDPLEX Six heatpipe passive fanless heatsink System for LGA775/LGA1156/AM2/AM3
Placa base: Mini ITX o Micro ATX
Color: Negro o plata
Expansión:
  • 1x 2.5" o 3.5" HDD + 1x 2.5" HDD
  • 1x 5.25" Lector óptico
  • 1 Full Height card Sinlge Slot PCI/PCIE Card (Riser Required)
  • 1 Internal MCE IR Reciever Opcional

Alimentación:
  • 150W Fanless Adapter+DC-ATX Converter (Adapter Interno o montaje externo)
  • 80W Fanless Open Frame Fanless Power Supply (Montaje interno)
Opciones de configuración.

Mas secciones de la web:

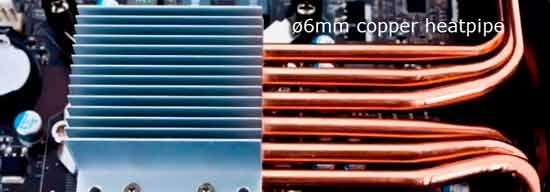

hdplex_disipador
Todos los modelos no se encuentran ya a la venta, habrá que esperar una temporada para su puesta a la venta. En Europa todavía no tienen distribución, están en contacto para conseguir vender su producto en el viejo continente.

Análisis H10. ODD
