Montaje Silverstone LC20B M

Los que seguís a Blog HTPC en facebook habréis podido ver estos días una galería de imágenes de un HTPC muy potente, dicho equipo corresponde a Jesús Feria Rodríguez, al que quiero agradecer que nos permita compartir con todos vosotros su equipo.
Este HTPC esta montado sobre la base de un Intel Core i5 2500K, un procesador bastante potente y con un bajo consumo.
Estos son los componentes utilizados:
  • Procesador INTEL Core i5 2500K
  • Placa base Gigabyte GA-P67A-UD4 (rev. B3)
  • Ram Corsair Vengeance Performance 4 x 4 GB DDR3-1600 - PC3-12800 – CL9
  • Disco duro WD Caviar Black 2 TB 64MB 7200rpm
  • Gráfica XFX HD4890
  • Caja SilverStone SST-LC20B-M
  • Ventiladores adicionales Noctua
  • Fuente alimentación Corsair HX850
  • Lector Blue Ray LG BH10L S 30
  • Sintonizadora AverMedia AVerTV Duo Hybrid PCI-E II

Podéis leer la entrada completa después del salto.
Me he decidido a montar un HTPC de muy alta gama para edición de vídeo Full HD 1080i. Por lo que la memoria y la fuente de alimentación las he sobredimensionado para futuras ampliaciones.
230081_2095154180044_1281014445_2554205_3122911_n

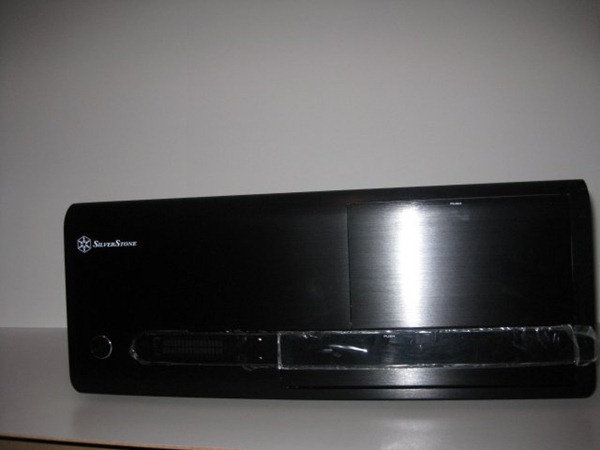

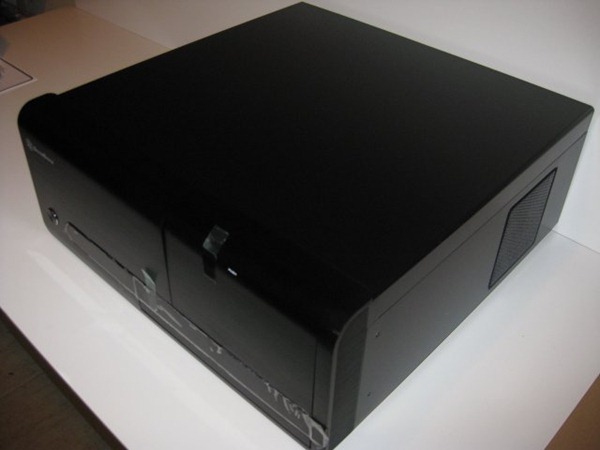

Caja HTPC SilverStone SST-LC20B-M (negro + multimedia)

  • Panel frontal de aluminio, de 0,8 mm cuerpo SECC
  • Placa base Estándar ATX, Micro ATX
  • Multimedia Mando a distancia
  • Bahías Externos 5.25 "x 2 y 3.5 "x 1
  • Interior 3.5 "x 6 (amortiguación de vibraciones)
  • Refrigeración: Frontal 2 x 92mm o 80mm/Trasero 2 x 80 mm/Lado 1 x ventilador de 80 mm
  • Frontal I / O USB2.0 x 4 IEEE1394 x 1 de audio x 1 MIC x 1
  • Tarjeta de Expansión 9.5 "(quitar un disco duro de 2 Cage si desea instalar hasta About13" ~ 14 ")
  • Limitación del refrigerador de la CPU 135 mm
  • Dimensión 430 mm (W) x 170 mm (alto) x 430 mm (D)

Es una caja grande y con buena refrigeración. En principio viene para 6 discos duros internos, pero si montamos una la tarjeta gráfica grande igual perdemos una o dos bahías.
247579_2095154420050_1281014445_2554207_8170342_n

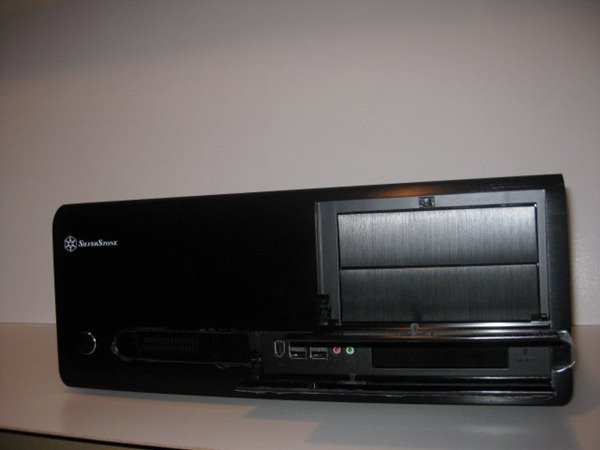

2 Bahías de 5,25 (una será para el lector/grabador DVD Blue-ray)
228216_2095154980064_1281014445_2554212_5097719_n
Mando a distancia Multimedia

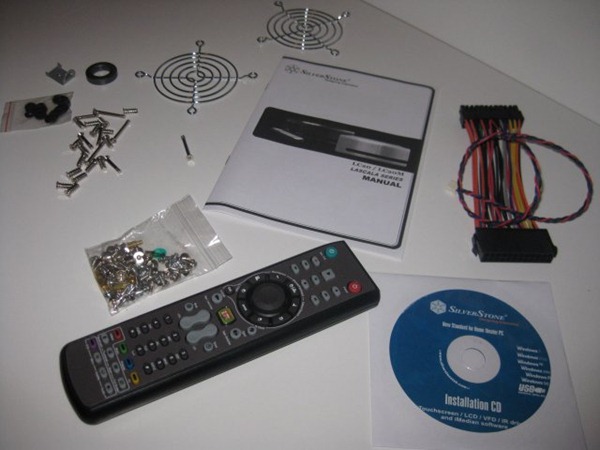

Tornilleria para añadir todos los componentes que queramos.
Estoy muy contento con el mando a distancia, se puede usar en modo ratón aunque es muy sensible.
225368_2095155260071_1281014445_2554214_7532190_n

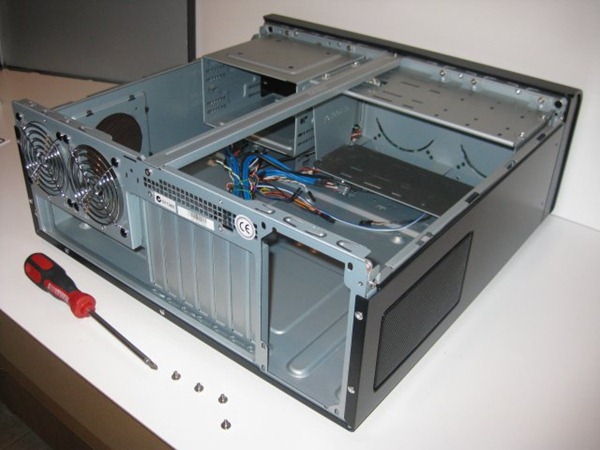

Sistema de refrigeración:
  • Frente 2 x 92mm o 80mm ranuras del ventilador
  • Trasero 2 x 80 mm ranuras del ventilador
  • Lado 1 x ventilador de 80 mm y ranura de ventilación PSU

250411_2095156340098_1281014445_2554223_428448_n

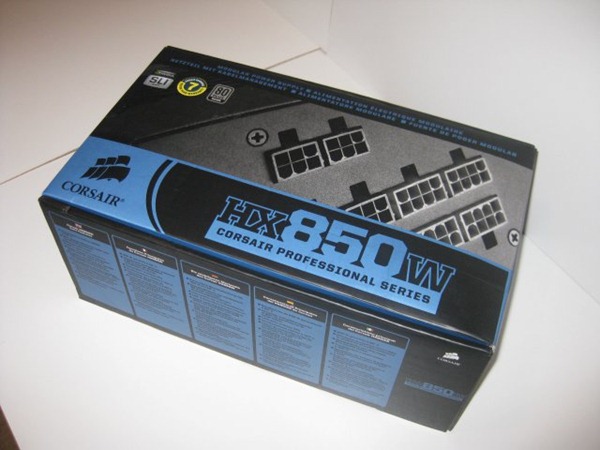

Empiezo con la fuente de alimentación Corsair HX850W.

Es sobradamente potente. En la fuente de alimentación no importa invertir ya que puede servirnos para futuras ampliaciones. La HX750W también es recomendable.
227195_2094583085767_1281014445_2553738_3732122_n

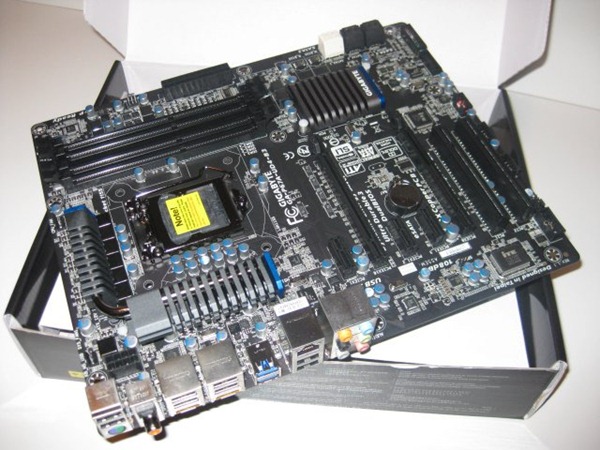

Me decidí por esta placa base por su conectividad tanto interna como externa.
Placa base GIGABYTE GA-P67A-UD4 (rev. B3) - Socket 1155 - Chipset P67- ATX

229283_2095157020115_1281014445_2554228_4688911_n227842_2095157620130_1281014445_2554231_4525774_n

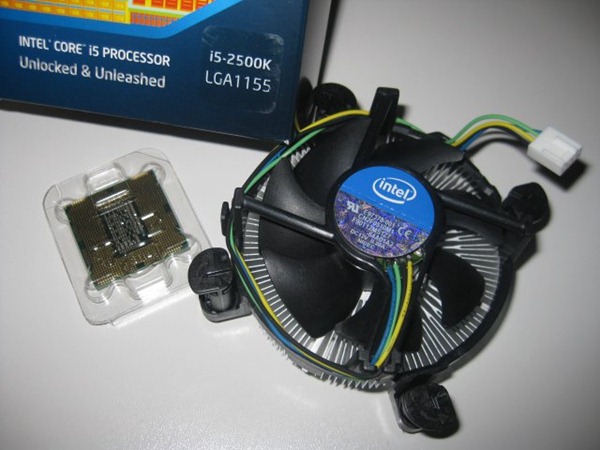

CPU Intel Core i5 2500K - 3,3 GHz - Cache L3 6 MB - Socket LGA 1155
250566_2095159220170_1281014445_2554241_5603849_n
Pensando en que voy a hacer edición de vídeo Full HD 1080i encontré una oferta de este Pack de 16GB, pero en realidad creo que bastaría con 8GB o 12GB.


Corsair Memoria PC Vengeance Performance 4 x 4 GB DDR3-1600 - PC3-12800 - CL9
247957_2095159340173_1281014445_2554242_5180170_n

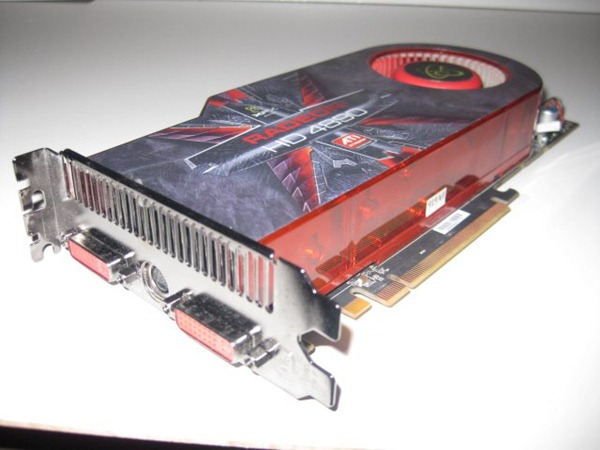

La Tarjetita Gráfica es de segunda mano. XFX HD4890
El sistema de refrigeración a 2 Slots extrae el aire caliente directamente al exterior de la caja.
226551_2095160820210_1281014445_2554251_7093886_n

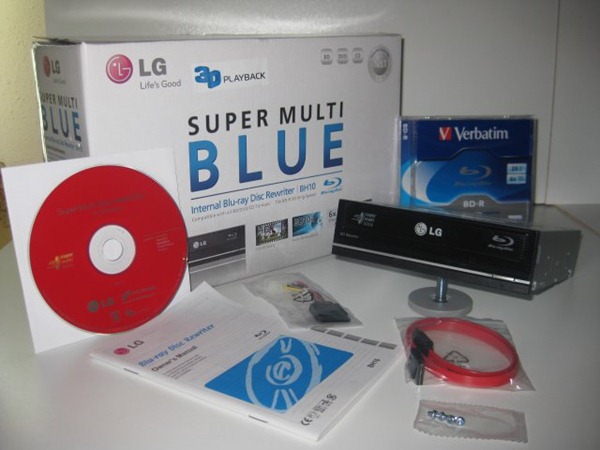

En un HTPC actual no puede faltar un buen lector Blue-ray, y si también es grabador Blue-ray mejor, como este LG BH10L S 30.
228788_2097627481875_1281014445_2558704_2625733_n

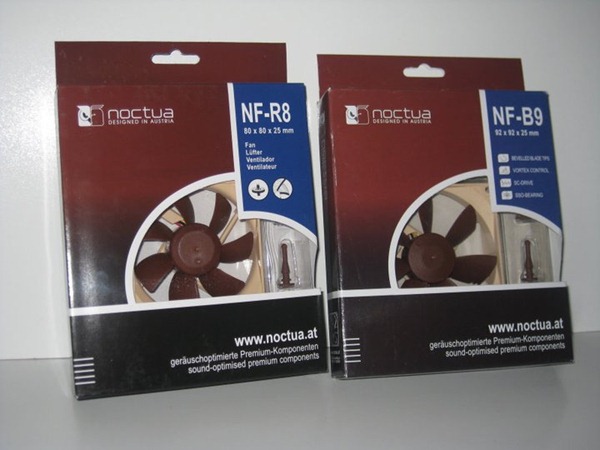

Para disfrutar de un buen sonido Home Cinema, vale la pena invertir en unos buenos ventiladores NOCTUA ultra-silenciosos de los tamaños que admita la caja.

En este caso:
  • 3 de 80mm para sacar el aire caliente
  • 2 de 92mm para refrigerar en primera línea los discos duros y el resto de componentes.

249248_2097629201918_1281014445_2558712_2645969_n

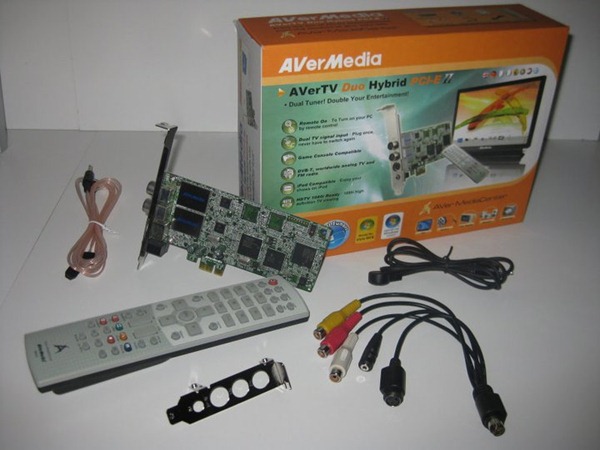

No puede faltar una tarjeta sintonizadora TDT, a poder ser con doble sintonizador, como la AverMedia AVerTV Duo Hybrid PCI-E II.

Con algunos años pero de momento me cumple. Para mi lo mas importante es que puede grabar dos canales al mismo tiempo, o ver uno mientras graba otro y tiene función TimeShift. Es compatible con los formatos MPEG-2 y H.264.

Aunque con la TV-Online cada vez grabo menos. ( Es una gozada tener Internet desde el sofá ).
Trae mando y software multimedia, pero actualmente uso en mi viejo HTPC el Win XP Media Center, otro mando, y un teclado y ratón inalámbricos desde el sofá.
Ya veremos como funciona el Win 7 en tema media center y la compatibilidad con esta sintonizadora. También me gustaría probar el sistema operativo libre de LINUX: UBUNTU.
Contenido de la caja:
  • Cable con receptor del mando a distancia.
  • Cable S-Video/Componente 2 en 1
  • Antena para Radio FM
  • Disco de instalación, software AVer MediaCenter
  • Guía rápida de instalación
  • Mando a distancia
228077_2099929379421_1281014445_2563272_2401273_n
Bueno, a la espera que bajen de precio y aumenten de capacidad los discos duros sólidos SSD (ver http://www.xataka.com/componentes-de-pc/mushkin-se-une-a-la-moda-de-los-ssd-sandforce), y ya que la placa base dispone de 2 conexiones SATA III (6 Gbits/s) me he animado a añadir un disco duro WD Caviar Black de 2 TB 64MB 7200rpm.

Aunque estos discos mecánicos no llegan a aprovechar el ancho de banda que proporciona los puertos SATA 6 Gbits/s. Por lo que no vale la pena actualmente invertir en éstos, mejor continuar con los actuales discos SATA 3 Gbits/s que son mucho mas económicos y se desenvuelven bien con los vídeos HD 1080p y MKV.

Mas que nada voy a probar si me agiliza el renderizado al editar los vídeos HD 1080p por su Buffer de 64MB.

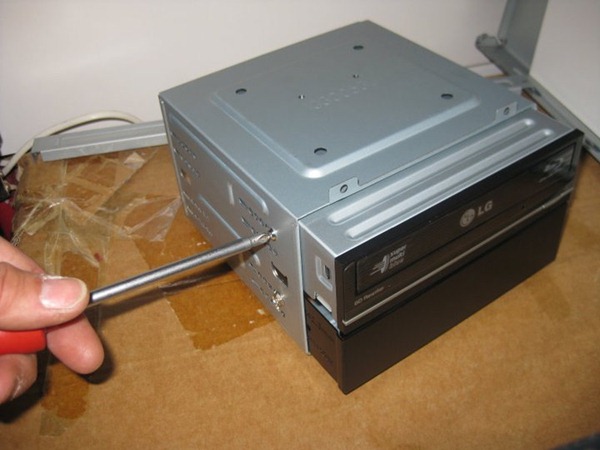

Montaje del DVD-Blue-Ray en su carcasa de 2 bahías.

250826_2105120349192_1281014445_2569882_7954451_n

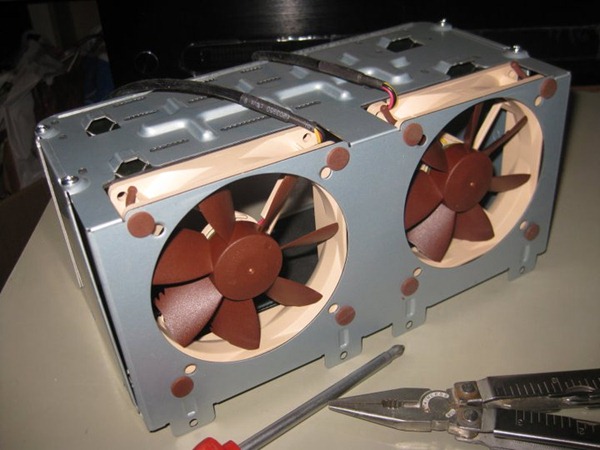

Los ventiladores de entrada de aire frío y la carcasa de los discos duros de 6 bahías.
254811_2105119949182_1281014445_2569880_6605854_n

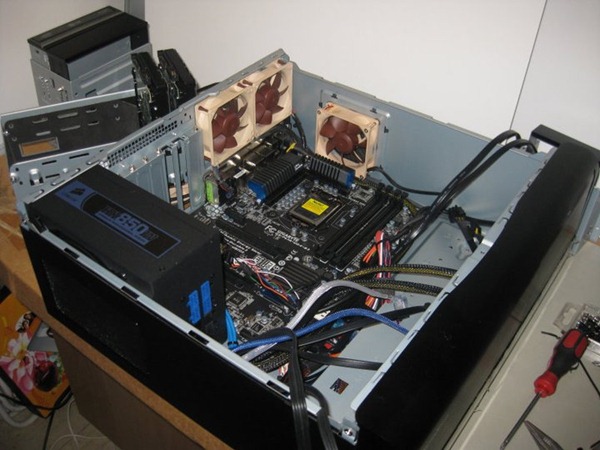

Instalación de los 3 ventiladores de salida.
252619_2105120829204_1281014445_2569885_1735693_n

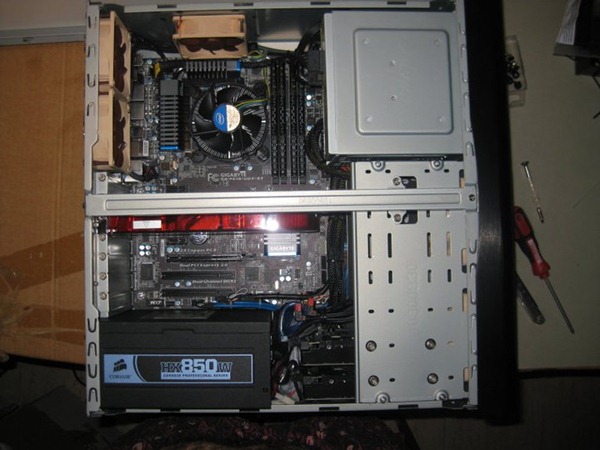

Todo ensamblado, vista superior.
251210_2105121269215_1281014445_2569888_7093339_n

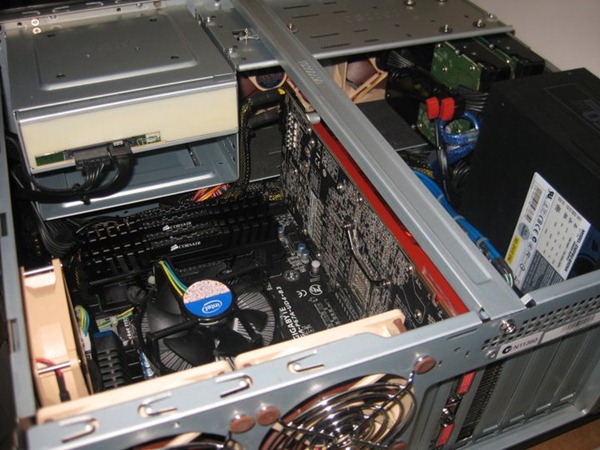

Vista trasera.
251653_2105121549222_1281014445_2569890_325479_n

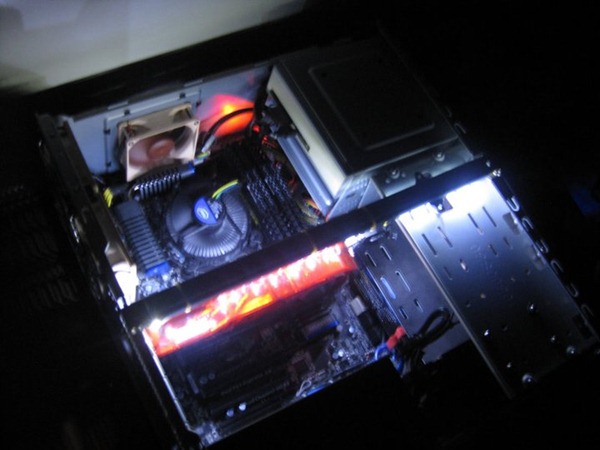

Prototipo de iluminación, se encenderá a la apertura de la caja con alimentación exterior independiente al PC para poder trastear sin voltios. Los cables han quedado prácticamente ocultos, lo que garantiza la buena ventilación.
253824_2105119389168_1281014445_2569878_5712401_n
Internet a la perfección por medio de una base USB Wi-fi D-Link.

No tiene problemas en reproducir ningún tipo de película o vídeo, DVD Blue-ray, MKV, H264, MOV, etc...CON SONIDO 5.1 DOLBY DIGITAL o DTS por medio de Fibra Óptica o Coaxial al amplificador.

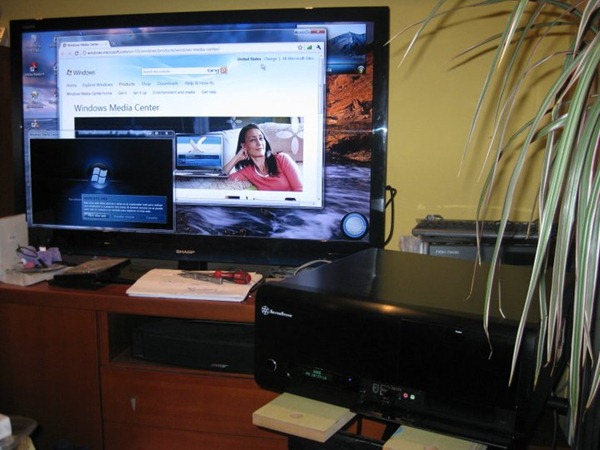

La T.V. TDT en directo. El display muestra la información del canal que se está viendo en el momento, haciendo Scroll de derecha a izquierda. Perfecto funcionamiento con los canales de Alta Definición y el sonido 5.1 Dolby.
248023_2120039242155_1281014445_2594383_856767_n
Todas estas imágenes y el resto de la galería, hasta 81 fotos, las podéis ver en facebook.

Muchas gracias Jesús por tu colaboración.

Todos las imágenes de este análisis y el artículo pertenecen a Jesús Feria.

Cualquier copia del contenido de este articulo debera incluir el nombre del autor del análisis y  su URL:  http://bloghtpc.blospot.com. La reproducción está restringida a 100 palabras.
