Placas base con mando a distancia

En esta entrada voy a recopilar las pocas placas base que encontraremos en el mercado con un mando a distancia integrado.

Últimamente las cajas mas interesantes y con precio asequible carecen de mando a distancia. Silverstone la marca por excelencia en esto de las cajas para HTPC apenas tiene modelos en el mercado con este componente, solo quedan cajas de la vieja guardia como la LC16M o alguna otra con sus años. Las Antec Fusion Remote cada vez tienen menos disponibilidad, por lo que a un precio “relativamente asequible” nos queda la Zalman HD503.

La aparición en el mercado de teclados media center minúsculos con pad tactil integrado hace que cada vez se demande menos el mando a distancia.

Dos marcas, del mismo grupo empresarial: Asus y Asrock son las únicas que nos ofrecen placas base con mando a distancia integrado. En su mayoría son del formato mini ITX, habiendo solamente una micro ATX.
COMPATIBLE CON PROCESADORES AMD SOCKET FM1

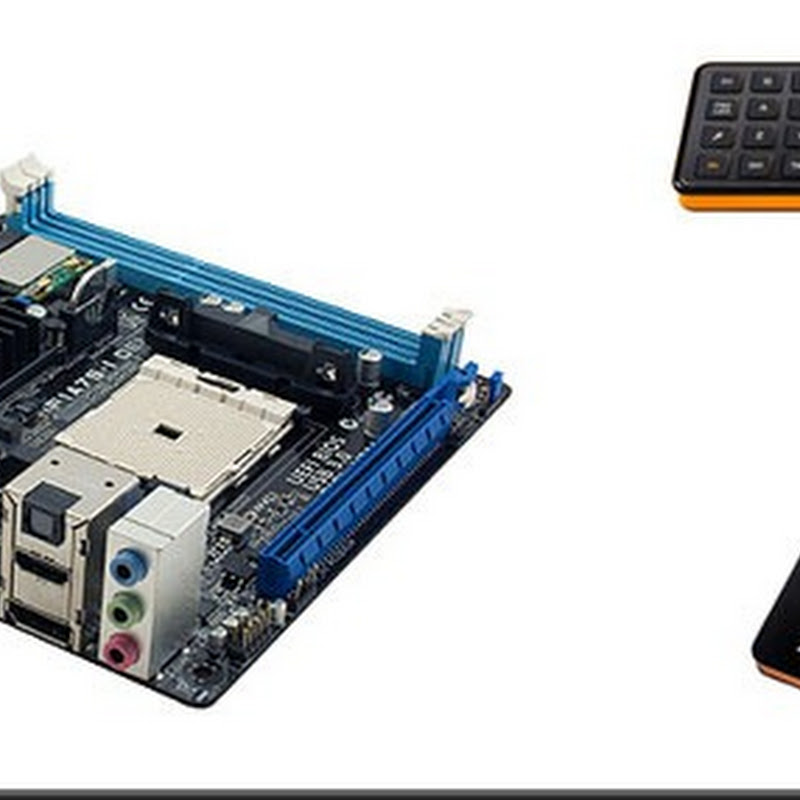

ASUS F1A75-I DELUXE
Compatible con procesadores AMD F1 de hasta 100W. Posiblemente la placa base mas completa en formato mini ITX del mercado. Ideal para acompañarla del AMD de tres núcleos A6 3500 y 65W.
  • Chipset A75 de AMD
  • ASUS Dual Intelligent Processors 2 con DIGI+ VRM
  • Diseño de alimentación digital: el nuevo estándar
  • ASUS TurboV EVO
  • Asus EPU para ahorro de energía
  • USB 3.0 nativo/SATA 6Gb/s – Acceso doble a los puertos USB, el doble de cómodo
Destaca su mando reversible, por una parte un teclado y por la otra las típicas opciones multimedia de reproducción, muy útil. En la web de descarga de Asus hay un pequeño manual sobre el teclado.
Asus-F1A75-I-DELUXE
La conectividad interna esta bien servida.
  • 4 x Puertos SATA 3
  • 1 x Conector USB 3.0 interno
  • 1 x Ranura PCI express x16
  • 2 x Ranuras para memoria DDR3

En el panel trasero rebosan los conectores:
  • 6 x Puertos USB, dos de ellos 3.0
  • 1 x Conector eSata
  • 1 x Conector Bluetooth 3.0
  • 1 x modulo Wifi n ocupando una ranura mini PCI express
  • Salidas de audio ópticas y analógicas
Conectividad de video:
  • 1 x Conector HDMI
  • 1 x Conector DisplayPort
  • 1 x Conector DVI
Todas las características completas en la web del fabricante.
COMPATIBLES CON PROCESADORES INTEL SOCKET 1155
Asrock nos ofrece un despliegue de placas base para procesadores INTEL con todos los chipsets posibles: H67, Z68. Tenemos donde elegir.

ASROCK H67M-ITX/HT
Aquí esta una de las dos placas en formato mini ITX, concretamente utiliza el chip H67 el cual permite sacar la señal de video de los procesadores INTEL Sandy Bridge.

Esta placa ofrece una conectividad completísima, según la web del fabricante. Incluye también conexión wifi n a través de una tarjeta mini pci express.

Como no puede ser de otra forma incluye un mando a distancia, similar al que incluye el Zbox Nano AD10 Plus analizado en el blog. De regalo el pack incluye unas gafas 3D anaglifas para flipar el 3D.
Otras características de la placa base:
  • ASRock DuraCap (Capacitadores 100% fabricados en Japón)
  • Soporta DDR3 1333 Dual Channel
  • Intel HD Graphics 2000/3000 y las nuevas características de Visual, DX10.1, Pixel Shader 4.1
  • Soporta Blu-ray 3D estereostópico con HDMI 1.4a
  • Múltiples opciones de salida VGA: D-Sub, DVI-D, HDMI
  • Soporta AXTU, UEFI Gráfica, XFast USB, XFast LAN, Instant Boot, Instant Flash, APP Charger, LED nocturno, SmartView
  • Audio 7.1 CH HD con protección de contenido (Realtek ALC892 Audio Codec), Soporta audio THX TruStudio PRO™ y Premium Blu-ray
  • Bundle Gratis:1 x Gafas anaglifas 3D Rojo/Cyan, 1 x Control remoto MCR, 1 x Receptor remoto multi-ángulo CIR, 1 x Antena ASRock WiFi 2.4GHz
Asrock-H67M-ITX_HT
La conectividad interna:
  • 4 x Puertos SATA (2 x SATA 3)
  • 1 x cabezal CIR
  • 2 x conectores USB 2.0
  • 2 x conectores ventilador Procesador / caja
  • 1 x Ranura PCI express x16
  • 2 x Ranuras para memoria DDR3
La conectividad trasera se compone de:
  • 2 x Tomas de antena
  • 1 x Puerto teclado PS/2
  • 1 x Puerto salida óptica SPDIF
  • 4 x Puertos USB 2.0
  • 1 x Conector eSATA2
  • 2 x Puertos USB 3.0
  • 1 x modulo Wifi n ocupando una ranura mini PCI express
  • 1 x Puerto con LED LAN RJ-45 (LEDs de Activación/conexión y velocidad)
  • Enchufe HD Audio: Altavoz posterior/Central/Bajo/entrada de línea/Altavoz Delantero/Micrófono
Conectividad de video:
  • 1 x puerto VGA/D-Sub
  • 1 x puerto VGA/DVI-D
  • 1 x puerto HDMI
Todas las características completas en la web del fabricante.

ASROCK Z68M-ITX/HT
Versión avanzada del modelo anterior pero sin tarjeta wifi.

Destaca por tener el chipset Z68 cuya principal particularidad es la de ser capaz de realizar overclock con procesadores i5 2xxxK a la vez que permiten sacar el video a través de las salidas digitales, cosa que el chipset P68 no permite. Una placa base que nos permitirá tener un equipo muy potente añadiéndole un procesador de cuatro núcleos.

También viene con soporte para la tecnología Lucid Virtu la cual permite gestionar el consumo de la grafica discreta cuando las aplicaciones no requieran de un uso intensivo, pudiendo reducir la velocidad del ventilador de la grafica y disminuir el consumo en idle, o utilizar la grafica integrada cuando el sistema lo requiera.

Esta opción se vuelve muy interesante con las nuevas graficas ATI HD7000 cuya gestión energética en idle ha dado un paso adelante muy importante, reduciendo su consumo y temperatura drásticamente, siendo capaz de parar su refrigeración (menos ruido).
Otras características:
  • Soporta Intel® Core™ i7 / i5 / i3 de segunda Generación en paquete LGA1155
  • Soporta tecnología Intel® Turbo Boost 2.0
  • Soporta Intel® K-Series desbloqueo CPU
  • Soporta tecnología Hyper-Threading

Asrock-Z68M-ITX_HT

La conectividad interna:
  • 4 x Puertos SATA (2 SATA 3)
  • 1 x cabezal CIR
  • 2 x Conector USB 2.0 interno
  • 2 x conectores ventilador Procesador / caja
  • 1 x Ranura PCI express x16
  • 2 x Ranuras para memoria DDR3
La conectividad trasera se compone de:
  • 1 x Puerto teclado PS/2
  • 1 x Puerto salida óptica SPDIF
  • 4 x Puertos USB 2.0
  • 1 x Conector eSATA2
  • 2 x Puertos USB 3.0
  • 1 x Puerto con LED LAN RJ-45 (LEDs de Activación/conexión y velocidad)
  • Enchufe HD Audio: Altavoz posterior/Central/Bajo/entrada de línea/Altavoz Delantero/Micrófono
Conectividad de video:
  • 1 x puerto VGA/D-Sub
  • 1 x puerto VGA/DVI-D
  • 1 x puerto HDMI
Las características completas las podéis consultar en este enlace.

ASROCK H67M-GE/HT
La única placa micro ATX que podréis montar en vuestro HTPC.

Además de incluir el mando a distancia, también viene con un adaptador de 2.5” que incorpora dos puertos USB 3.0 para colocarlo en un hueco libre del frontal de la caja, o si  prefieres, utilizar un backplate trasero para ampliar los puertos USB 3.0. La placa base solamente tiene un header interno de USB 3.0, por lo que o bien colocáis el adaptador para el frontal o para las conexiones traseras.

La placa incluye hasta un conector para un floppy disk, se lo podían haber ahorrado la verdad. Tiene conector PCI para montar una doble sintonizadora TDT como la Hauppauge TD500HD analizada en el blog. Dos conectores PCI express 1x mas el consiguiente PCI e x16. Incluye cinco conectores SATA, dos de ellos SATA 3, esta bien servida en cuanto a conectividad onboard.

Una placa base muy completa a la que la vendrá de perlas un Intel Core i3 2105 con la grafica HD3000.
Asrock-H67M-GEHT
La conectividad interna:
  • 5 x Puertos SATA (2 SATA 3)
  • 1 x Conector USB 3.0 interno
  • 3 x Conector USB 2.0 interno
  • 1 x cabezal IR
  • 1 x cabezal CIR
  • 1 x cabezal HDMI_SPDIF
  • 3 x conectores ventilador Procesador / caja / ventilador alimentación
  • 1 x Ranura PCI express x16
  • 2 x Ranuras PCI express x1
  • 1 x Ranura PCI
  • 4 x Ranuras para memoria DDR3
La conectividad trasera consta de:
  • 1 x Puerto teclado PS/2
  • 1 x Puerto salida óptica SPDIF
  • 4 x Puertos USB 2.0
  • 1 x Conector eSATA2
  • 2 x Puertos USB 3.0
  • 1 x Puerto con LED LAN RJ-45 (LEDs de Activación/conexión y velocidad)
  • Enchufe HD Audio: Altavoz posterior/Central/Bajo/entrada de línea/Altavoz Delantero/Micrófono
Conectividad de video:
  • 1 x puerto VGA/D-Sub
  • 1 x puerto VGA/DVI-D
  • 1 x puerto HDMI
  • 1 x Conector DisplayPort
Las características completas las podéis consultar en este enlace.

MANDO A DISTANCIA ASROCK EN DETALLE:

Un poco de información acerca del mando a distancia por infrarrojos de las Asrock ya que ofrece múltiples ángulos de emisión infrarroja y gestión de arranque a través de las opciones de energía:
Las funciones de Microsoft® MCE (Media Center Edition) cuentan con un centro de entretenimiento que permite disfrutar de una forma más cómoda de la visualización de fotos, reproducción de DVDs, ver TV, escuchar música, y lo que quieras. El mando a distancia MCE no solo le permite disfrutar de programas digitales, sino que también le permite encender / apagar el sistema más fácilmente. Lo más importante es que el mando a distancia MCE es el primero del mundo que le permite encender su PC desde el modo ACPI S5.

El Control Remoto MCE funciona con este exclusivo receptor multi ángulo por infrarrojos. El receptor remoto por infrarrojos es capaz de recibir la señal infrarroja desde varias direcciones (arriba, abajo, de frente), y es compatible con la mayoría de chasis del mercado. Tiene 3 sensores infrarrojos en diferentes ángulos

Asrock_Remote

5 comentarios:

Echegoyen dijo...

Buenas!
La instalación del mando infrarojos en la placa es un poquito especial. Primero hay que conectar el puerto infrarojo de la placa junto con el del usb frontal. Una vez conectado, hay que conectar el pincho usb infrarojo en el puerto usb frontal. Solo así la bios detectará que los infrarojos están conectados a la placa. Una vez la bios ha detectado los infrarojos, ya se pueden instalar los drivers.

Echegoyen dijo...

Por cierto, me refería a la placa Z68, supongo que en las demás de Asrock será igual.

jmqnick dijo...

Gracias por el comentario Echegoyen.

No se donde leí algo sobre la forma de actuar un poco peculiar.

Acabemosconlamediocridad dijo...

El mando es muy básico sin ratón... y el wifi qué tal irá?

Puede que esta me valiese ya que los 50€ de más que cuesta respecto a la Asrock A75M me los ahorraría en el mando inalámbrico y la tarjeta o usb wifi.

jmqnick dijo...

La Asus de doble antena tiene que ir especialmente bien.
