Análisis Hauppauge WinTV HVR-5500

En esta ocasión toca analizar un nuevo producto de Hauppauge, especialista en sintonizadoras de televisión en todos los formatos imaginables.

Mi agradecimiento a Hauppauge España por ceder a Blog HTPC una de sus sintonizadoras mas completas, la WinTV HVR 5500.

logo_hauppauge_hvr_5500
La sintonizadora HVR-5500 es una de las últimos tarjetas en incorporarse al catalogo de Hauppauge. Es la mas completa de todos los modelos de la marca ya que integra 5 sintonizadores: Analógicos, TDT, Satélite, Satélite HD y Cable. Todo agrupado en una tarjeta compacta, de bajo perfil e interface PCI express.

En estos momentos la información acerca de esta tarjeta solamente se encuentra en la web Alemana del fabricante, esperamos que en breve pueda aparecer en la pagina Española.

CARACTERÍSTICAS

Características generales de WinTV-HVR-5500:
  • Cinco sintonizadores de TV para tu PC.
  • Interface PCI express x1
  • TV por Satelite digital de alta definición DVB-S2.
  • TV por Satelite digital DVB-S.
  • Televisión Digital Terrestre y TDT-HD.
  • TV Analógica PAL/SECAM.
  • TV por Cable.
  • Incluye WinTV v7 HD para ver la TV y planificar tu grabaciones.
  • Guía de programación digital EPG.
Características alta-definición por satélite DVB-S2:
  • Receptor de TV satelite DVB-S2, para programas de alta definición gratuitos.
  • Graba programas DVB-S2 en tu disco en alta definición en formato H.264.
  • Soporta DiSEqC 1.0.
Características TV Digital Terrestre TDT y TDT-HD:
  • Receptor TV Digital Terrestre TDT, TDT-HD.
  • Graba programas DVB-T en tu disco en alta definición formato AVC.
  • Soporta Radio DVB.
Características TV Satelite DVB-S:
  • Receptor de Satelite Digital.
  • Graba programas DVB-S en tu disco en alta definición en formato MPEG-2.
  • Soporta DiSEqC 1.0.
Características TV Analógica PAL/SECAM:
  • Graba y pausa televisión Analógica en tu disco usando 'Buena, mejor o La Mejor' compresión MPEG-2.
  • También Teletexto y audio Nicam stereo.
  • A través de las entradas auxiliares de audio/video, podrás grabar video analógico desde VCRs o videocamaras.
Características TV Cable DVB-C:
  • Receptor de TV por cable (SD y HD)
  • Grabación de canales DVB-C con formato MPEG-2
  • Incluyendo "DVBLink para WinTV" - Activa DVB-C en Windows 7 Media Center

REQUISITOS DEL SISTEMA

Hauppauge nos indica que para que su tarjeta trabaje en optimas condiciones deberemos cumplir los siguientes requisitos.
  • DVB-S2: Procesador Intel ® Pentium D 3,2 GHz / Intel Core 2 Duo / AMD Athlon 64 X2 o equivalente
  • DVB-T / DVB-S: Procesador de al menos 1.5Ghz para recepción
  • Microsoft Windows 7/Vista (32 & 64bit) o XP (32bit solo) con Service Pack 2
  • Tarjeta gráfica 64Mb (mínimo)
  • Tarjeta de sonido o integrada en la placa base
  • Slot PCI express libre
  • Lector CD-ROM

EMBALAJE Y CONTENIDO

El texto de la caja recibida esta en perfecto Alemán, país en el que primero se ha comercializado esta sintonizadora hibrida. Dependiendo del establecimiento en el que la compréis, vendrá el embalaje alemán o el ingles en tonos morados.

Hauppauge_HVR-5500_caja

El contenido de la caja incluye los siguientes elementos:
  • Sintonizadora WinTV-HVR 5500-HD PCI express x1
  • Adaptador para fijación en cajas de perfil bajo
  • Mando a distancia con dos pilas AAA
  • Receptor de infrarrojos conectable a la sintonizadora
  • CD con software WinTV v7 HD
  • CD con software DVB Link
  • Guía de instalación rápida
Hauppauge_HVR-5500_pack

TARJETA SINTONIZADORA

Hauppauge ha conseguido incluir en una sola tarjeta cinco estándares de televisión al mismo tiempo. Tenemos DVB-S2 (HDTV por satélite) y DVB-S (SDTV por satelite). DVB-C (cable) y DVB-T (digital antena) y la antena de TV analógica.

La HVR-5500 se adapta a casi todas las cajas, ya que tiene posibilidad de instalarse en cajas de bajo perfil gracias a su diseño y a la incorporación de un backplate trasero de bajo perfil, fácilmente intercambiable.
HVR-5500_tarjeta
El chip Conexant CX238888-32Z es el encargado de gestionar el audio y vídeo a través de una interface nativa PCI x1. Si queréis saber de lo que es capaz este chip, visitar este enlace del fabricante.
Hauppauge_HVR-5500_chip_conexant_CX23888-32Z
La tarjeta incluye dos tomas adicionales, la primera: Aux. LNB Power se utiliza cuando los LNB requieren mas de 350mA, se conectara a la fuente de alimentación.

El conector de 12 pines, sirve para conectar brackets traseros adicionales.
HVR-5500_board-conectores-adicionales
La conectividad trasera esta compuesta por una toma de satélite, otra de antena, el conector auxiliar para el adaptador de vídeo y un jack para el mando a distancia.
Hauppauge_HVR-5500_tomas
Este adaptador sirve para conectar a la sintonizadora cualquier dispositivo con salida de vídeo AV como vídeos, decodificadores … Deberemos tener en cuenta que la señal no debe venir encriptada para poder verla o capturarla a través de la sintonizadora.Hauppauge_HVR-5500_adaptador_AV

MANDO A DISTANCIA

El mando tiene el tamaño adecuado. Es ergonómico y se adapta a la perfección a la mano. La construcción es solida, Hauppauge cuida bastante este aspecto. El tacto de los botones es normal, por lo demás no va a ganar ningún concurso de diseño de mandos a distancia.

Donde si veo un avance respecto al mando de la Nova TD500 es en la posibilidad de poder programar las grabaciones de la guía desde el propio mando, el mando cuenta con dos teclas: TV rec y TV guide.
Hauppauge_HVR-5500_mando

En esta imagen podéis ver todas las funciones que controla el mando. Hacer clic en la imagen para verla a su resolución optima.
Hauppauge_HVR-5500_teclas_mando_distancia

OPCIONES

Opcionalmente se puede comprar un adaptador por puerto USB para enchufar una tarjeta de suscripción a canales de pago. Consultar previamente con vuestro proveedor de servicio para saber si es compatible.

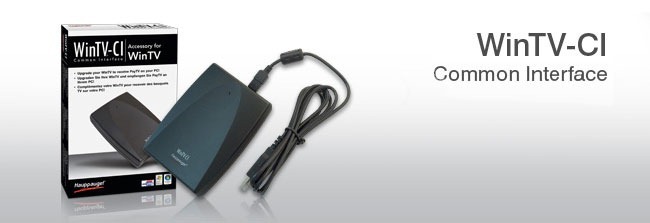

WinTV-CI es un dispositivo USB2.0 que ofrece una ranura para un módulo de acceso condicional (CAM), que se utiliza para descodificar la información de su tarjeta de suscripción. Usted debe eligir su CAM sobre la base de su compatibilidad con su tarjeta de suscripción seleccionada, como puede utilizar diferentes proveedores de diferentes tipos de cifrado, por lo que requieren diferentes CAM (consultar la lista a continuación para obtener información sobre compatibilidad de la CAM)..
ci_topUtilice la WinTV-CI, ya sea con el software WinTV de siempre, o con Windows Media Center* le permitira poder ver, pausar, rebobinar y grabar sus programas de televisión con la adición de "Pay TV", cuando se combina con una tarjeta válida de suscripción y CAM compatible.
Requerimientos del sistema:
  • Windows Vista ® 32-bit / 64-bit, Windows Media Center (MCE desde 2005)
  • Puerto USB 2.0
  • Compatible con los productos WinTV
  • Compatible CAM
  • Compatible con la tarjeta inteligente con un contrato válido
Productos compatibles con WinTV:
  • WinTV-HVR-3300
  • WinTV-HVR-4400 *
  • WinTV-HVR-5500 *
  • WinTV-NOVA-T PCI
  • WinTV-NOVA-T-500
  • WinTV-NOVA-T-USB2
  • WinTV-NOVA-SE2
  • WinTV-NOVA-S-Plus
  • WinTV-NOVA-S-USB 2 **
  • WinTV-NOVA-HD USB2 *
CAM compatibles:
  • AlphaCrypt
  • Conax
  • Irdeto
  • Mediaguard
  • Astoncrypt
  • CryptoWorks
  • Viaccess
Incompatibilidades
  • *  No es compatible con DVB-S2
  • ** Modelo sólo 139xxx
  • Generalmente no son compatibles DVB-C

INSTALACIÓN TARJETA Y SOFTWARE

La instalación de la tarjeta es sumamente sencilla, solo tenemos que buscar una ranura PCI express libre y pincharla en ella. En mi caso elegí la ranura PCIe 2.0 x16 (x4 mode) de mi Asus P8H67-M EVO siendo totalmente compatible.

Esta tarjeta viene con el software WinTV 7 HD en su versión 2.4D, pero justamente se libero la versión 2.5 que es la que he utilizado para este análisis. Como nota curiosa, para instalar la actualización del software WinTV es obligatorio tener el CD en el lector para poder iniciar la instalación, por lo que es muy importante guardar a buen recaudo el CD original.

El programa de instalación ha detectado los cinco dispositivos y nos pide que seleccionemos los que queremos configurar, podemos elegir mas de un dispositivo a la vez. Desgraciadamente en este análisis solo podre probar el sintonizador de TDT. En mi comunidad de vecinos con la llegada de la TDT, decidieron quitar la antena parabólica y su mantenimiento.


wintv_7instalacion_1
La sintonización de los canales duró menos de 3 minutos, muy rápido comparada con la TD500HD que se tomo su tiempo. En total sintonizó 65 canales.
wintv_7instalacion_2
WinTV 7 puede trabajar con mas de una tarjeta capturadora, aquí tenéis detectadas la HVR-5500 y la TD500.
wintv_7instalacion_3

INTERFACE WINTV 7

El software WinTV 7 ofrece una interface bastante clara y sencilla de utilizar. En estas dos capturas están indicadas todas las funciones de la pantalla principal.
wintv_7interface_1
En detalle la barra de control de programas grabados.
wintv_7interface_2
Aquí tenéis el resto de capturas del software, hacer clic en las imágenes en miniatura para verlas a su resolución optima.
GeneralCapturaTodos los canalesFavoritosControl parentalOpciones avanzadas
Es importante destacar, que aunque dispone de cinco sintonizadores, solo se puede visualizar o grabar un solo canal a la vez.

La gestión del cambio de canal de WinTV 7 mejora con su ultima versión y con la HVR-5500. Dependiendo del tipo de señal, el cambio es mas o menos rápido. En primer lugar, cuando cambiamos a un canal en HD tarda cerca de los tres segundos en conmutar, esto también ocurre en las televisiones, al menos en la mía.

El cambio entre canales SD es mas rápido, ronda el segundo y medio. Si los canales SD están en el mismo Mux, el cambio es mas rápido todavía, en torno al segundo.

A modo anecdótico, si no os gusta la apariencia de WinTV, siempre podréis crear un Skin a vuestra medida. Localizáis la carpeta: WinTV\Skin\Default y solo tenéis que ajustaros a las proporciones de cada imagen y cambiarle el aspecto manteniendo su nombre.
Hauppauge HVR-5500 Skin
Lo mismo para los iconos de programa que podremos ver en la guía EPG, buscais la ruta: WinTV\Channel Icons y a crear vuestros iconos personalizados.
Hauppauge HVR-5500 Logos EPG Guide
En este enlace de dropbox podréis descargar el archivo de ayuda del software.

Si os quedáis con ganas de conocer mejor la interface de WinTV, este es el vídeo  hecho en el análisis de la Hauppauge TD500HD se ve con mas detalle el software y el panel de control de la versión 7 de WinTV.

 DVBLINK TV SOURCE

Mención a parte merece el software adicional DVBLink.

Integrado por la versión cliente y servidor, este software permite visionar cualquier canal sintonizado por la HVR-5500 en cualquier dispositivo del hogar que integre Windows Media Center.

A grandes rasgos con la instalación del software cliente y servidor conseguimos que en el PC cliente se instale una sintonizadora virtual que WMC podrá detectar y sintonizar sus canales. La señal se transmite a traves de una red de datos, siendo recomendable utilizar el cable de red frente a una red Wifi.dvblink
La configuración de este software da para una entrada, así que permitir que no me extienda mas. Podéis encontrar mas información en los foros de DVBLink y en el de Hauppauge.co.uk

CALIDAD DE LA IMAGEN

Como indique en el análisis de la TD500, lo mas importante para obtener un resultado optimo es que la señal de antena sea potente y de calidad, de lo contrario aparecerá el pixelado, con lo que arruinara nuestra experiencia con la tarjeta.

RESOLUCIÓN
A tener en cuenta también la calidad con la que la operadora de TV emita sus programas. En la parrilla de la TDT hay muchos canales con una calidad horrenda, bajo bitrate de vídeo y no digamos ya la programación. Dentro de las emisoras que emiten en SD (definición estándar), CUATRO es la que mas cuida el aspecto de la calidad de su señal.

En HD existen bastantes canales, pero la que mejor calidad nos ofrece es TVE-HD, a pesar de trabajar con resolución de 720P, su nitidez supera a las emisoras que trabaja a 1080P. Digamos que TVE emite con el doble de bitrate.

Captura de la info de TVE HD.
Hauppauge_HVR-5500_Resolucion_TVEHD
Captura de la Sexta en HD. Fijaros en la resolución y codec de audio y compararla con la de TVE HD.
Hauppauge_HVR-5500_Resolucion_SEXTAHD
Captura de un canal en SD.
Hauppauge_HVR-5500_Resolucion_CUATROSD
La característica de estas tarjetas es que graban la señal tal cual llega a un archivo, sin haber pérdida de calidad así que no podremos echar la culpa a la sintonizadora.

REPRODUCCIÓN
La calidad de visualización de la señal es bastante buena, destacan los canales que emiten en HD. Podéis hacer clic en la imagen para ampliarla a su resolución.
Imagen en HD (TVE HD)
captura_HD
Imagen en HD (La Sexta)
captura_HD_sexta
Imagen en SD (TELEDEPORTE)
Captura_SD
Imagen en SD (TVE1)
captura_SD_la1
Imagen en SD (La Sexta 3)
captura_sexta3
GRABACIÓN
La grabación de los programas se realiza sin ningún problema gracias a la guía EPG o a la programación directa. Para que todo salga a la perfección deberemos tener espacio libre en disco libre y a ser posible, que este sea de 7200 rpm. En mi caso he utilizado uno de 5400 rpm sin mayores problemas.

La calidad de la grabación es buena, para comprobarlo, solamente tenéis que descargaros estos fragmentos de 30 segundos y juzgar vosotros mismos.

Importante: El reproductor de vídeo que uséis y la gráfica de vuestro equipo, juegan un papel definitivo, si la gráfica tiene un buen procesado de vídeo se vera con mayor calidad.

Hacer clic en los enlaces para descargar los clips de prueba.

USO CPU

El software WinTV 7 permite activar la aceleración por Hardware de la grafica descargando el uso de la CPU. En los foros Ingleses de Hauppauge aconsejan que el códec elegido sea el de ArcSoft Video decoder, el mas completo y con mejor calidad.

El equipo utilizado para la prueba es el siguiente:
  • Intel Core i5 2500 3.3Ghz
  • Asus P8H67-M EVO B3
  • Noctua NH-C12P
  • G.Skill Ripjaws DDR3 1333 8GB 2x4GB CL9
  • Corsair Force F60 SSD 60GB
  • Samsung Ecogreen F2 1TB
  • Fuente Seasonic X-560W
  • Microsoft Windows 7 x64
Veamos los recursos utilizados para la recepción y grabación de la señal de TV.

DXVA DESACTIVADO
Desde el propio software podemos desactivar fácilmente la ayuda de la gráfica. Claramente se puede ver que el uso del procesador es superior en emisiones en HD. Apenas hay diferencia entre grabar un canal o verlo.

El procesador utilizado es de cuatro núcleos, por lo que si usáis un micro de doble núcleo, el porcentaje de uso crecerá aproximadamente un 50%, nada preocupante, ya que no creo que se llegue al 20% de uso.
Hauppauge_HVR-5500_Uso_CPU

DXVA ACTIVADO
Con la ayuda de la gráfica la cosa no varia en exceso en canales de definición estándar respecto a la no utilización de DXVA, pero el tratamiento de la señal en alta definición si se ve beneficiada con una caída del porcentaje de uso importante, menos de un 3% de media es algo irrisorio.

Hauppauge_HVR-5500_Uso_CPU_DXVA

Esta claro que la aceleración DXVA beneficia mucho a este tipo de sintonizadoras en alta definición, no deberemos tener muchos problemas para utilizarla en equipos no demasiado potentes, pero con una grafica actual.

CONCLUSIONES

Nos encontramos ante una tarjeta todo terreno, la cual hará las delicias de todos aquellos que dispongan de una antena parabólica en su domicilio. Viendo la calidad en canales de TDT la auguro mucho éxito para el resto de formatos que la HVR-5500 es capaz de soportar.

Con una interface WinTV que se actualiza con bastante frecuencia, Hauppauge nos asegura que siempre tendremos el mejor software a nuestra disposición. Su Foro en Ingles tiene mucha información, por lo que el soporte por parte del fabricante esta asegurado, un punto importante.

Y hablando de software, otro detalle el incluir un CD de DVBLink para los que quieran montarse un servidor de TV en su domicilio. DVB Logic es una de las empresas punteras en la transmisión de señales de video a través de la red, además sus software de pago tienen un precio muy asequible.
El tamaño de la tarjeta, de bajo perfil, nos permitirá montarla en cualquier caja.

Quizá lo que menos pueda llegar a gustarnos es que solamente podamos tratar una sola señal a la vez. Pero la verdad es que en el mercado no existe una tarjeta con capacidad para tantos sintonizadores simultáneos, no entrarían en las dimensiones de la tarjeta.

Os dejo con el vídeo del unboxing de la tarjeta.


Totalmente recomendada su compra.

5 estrellas bloghtpc


1 comentarios:

josesegura dijo...

Buenas a todos!! excelente visión general del producto, muchas gracias!!!

Estoy pensando en comprar esta sintonizadora pero... ¿alguien sabe si es compatible con XBMC? he encontrado problemas en algunos foros pero nadie llega a dar solución, ¿existe?

Un saludo!
