Montaje Lian Li PC-Q07B

En esta entrada Moncho nos va a enseñar el equipo que se ha montado para el salón. Una muy buena combinación de componentes a bajo precio que le permitirá hacer todo lo que pretende.

Partiendo de una caja Lian Li montamos un procesador de tres núcleos como el A6 3500 junto a una placa económica pero muy completa.
PC-Q07

Os pongo lo que necesito:
  • Básicamente ver películas 1080p (BDremux o FullBluray) y series en HD, fotos y música, nada especial, no voy a usar 3D, ni jugar, ni editar, solo XBMC y navegar.
  • Que sea silencioso y barato, como no. Y bajo consumo.
  • Con la caja no tendría problema de tamaños, solo necesitaría que tuviese sitio para un lector DVD o Bluray (otra duda). Y salida óptica, para unos futuros 5.1.
  • Tarjeta de red gigabit (no necesito wifi), ya que pienso montarme un NAS para ponerlo por red, por lo que disco duro solo necesitaría para el SO (aquí tengo la duda de si me compensa meter un SSD de baja capacidad)
En la elección Intel o AMD me da igual uno que otro, casi siempre tuve AMD, pero me da igual cambiar.
Bueno, aquí va mi mini-novato-review/resumen del montaje, porque de lo demás poco pude probar por culpa de las clases/exámenes/trabajos.


Configuración
Coste
291.37€ + 15€ de alta en Amazon Premium, así me salen todos los gastos gratis durante un año (si no, sobre 6€) +45.59€ del teclado.

Total: 351.96€
Montaje
Llega el pedido:
IMG_20120130_125751

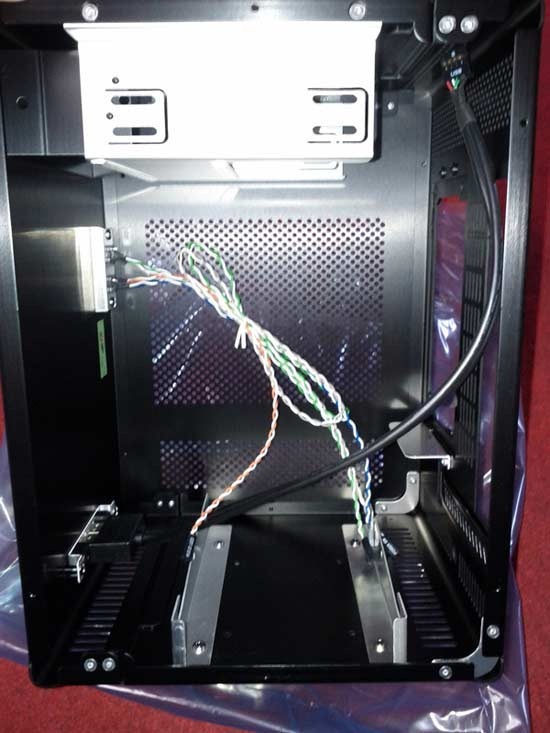

Abrimos la caja:
IMG_20120130_132233

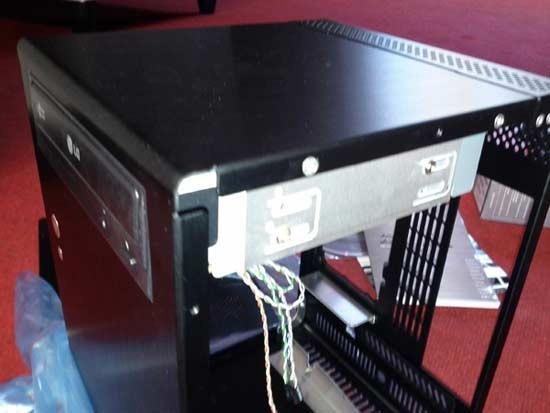

Montamos el lector DVD:
IMG_20120130_151058

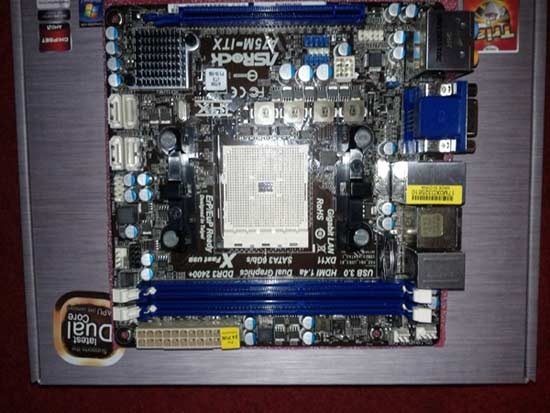

Aquí está la placa:
IMG_20120130_132701
Ponemos la placa en el lateral de la caja donde se sujeta y también ponemos la RAM ahora, ya que luego el disipador impediría su colocación:
IMG_20120130_140817

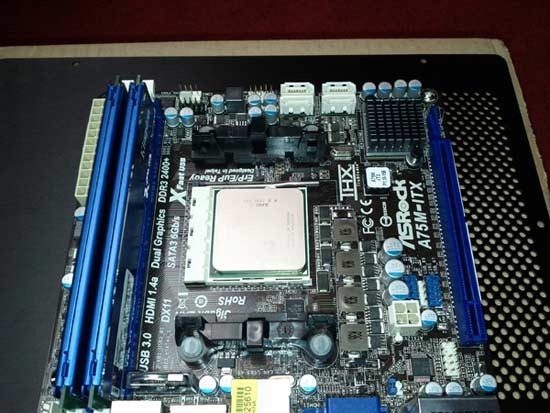

Con cuidado colocamos el procesador:
IMG_20120130_141307

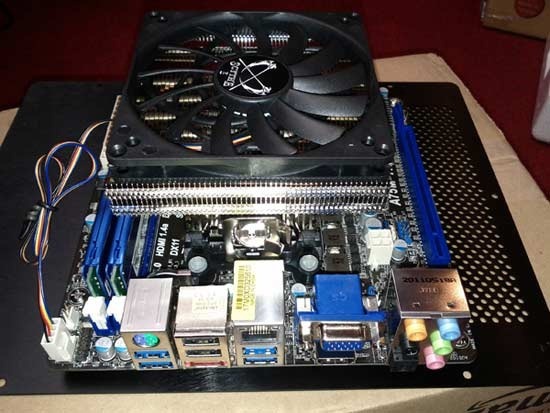

Aplicamos la pasta térmica a la superficie del procesador y colocamos el disipador:
IMG_20120130_153134

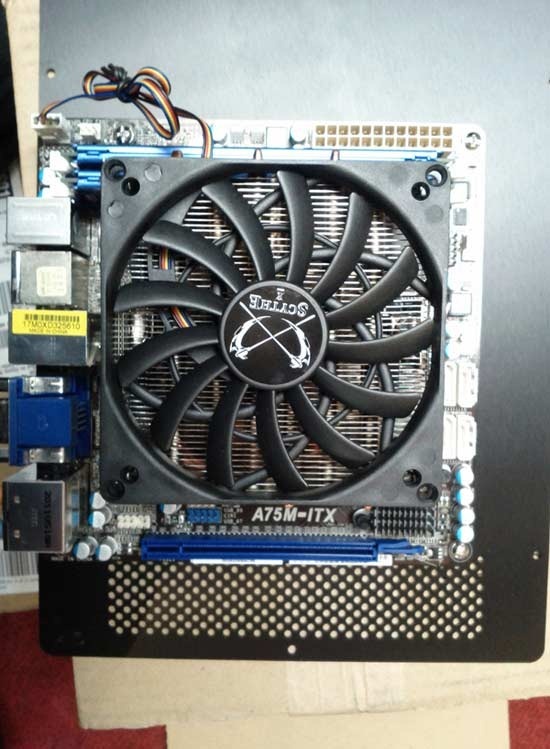

Otra foto:
IMG_20120130_153231

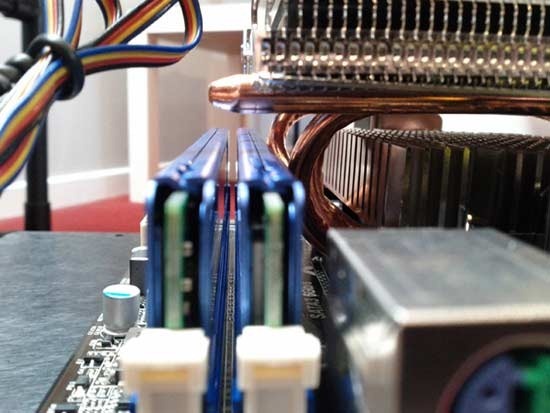

Lo que decía antes de la RAM:
IMG_20120130_153209

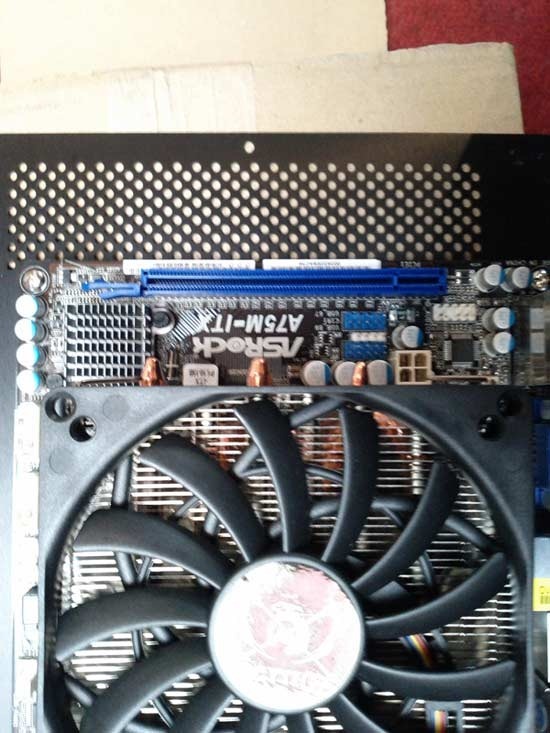

La ranura PCI queda libre:
IMG_20120130_153222

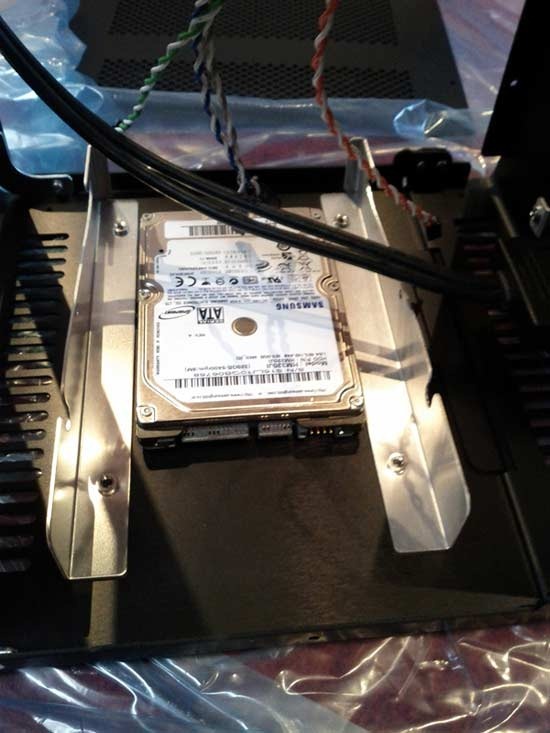

Llega lo que para mi fue lo mas coñazo del montaje….el disco duro. Para los de 3,5” vienen unas instrucciones en la caja, donde con unos tornillos se colocan en las 2 chapas metálicas que hay, pero para los pequeños solo viene una foto con el HDD ya puesto.

En teoría, y lo que hice yo, hay que sujetarlos con unos tornillos a través de 4 agujeros que hay en la chapa del fondo de la caja, y les puse unas gomitas que vienen para la antivibración. Pero me llevo su tiempo hacerlo…
IMG_20120130_163559

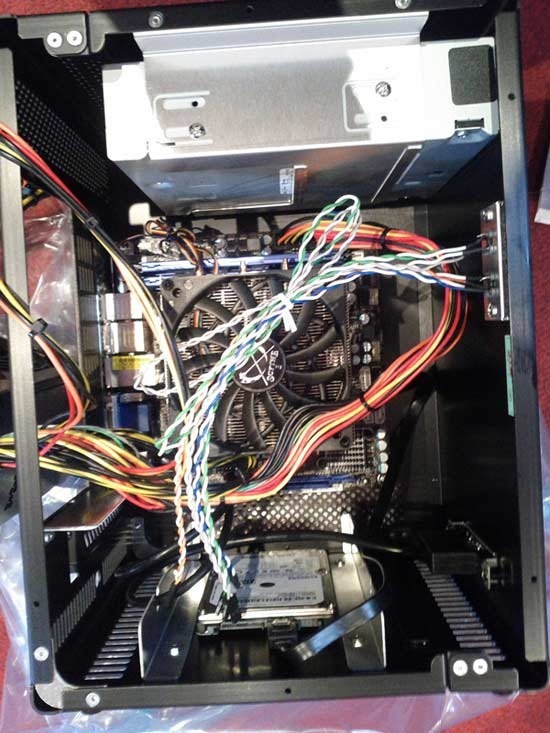

Colocamos la placa en la caja y empezamos a enchufar cables:
IMG_20120130_173237

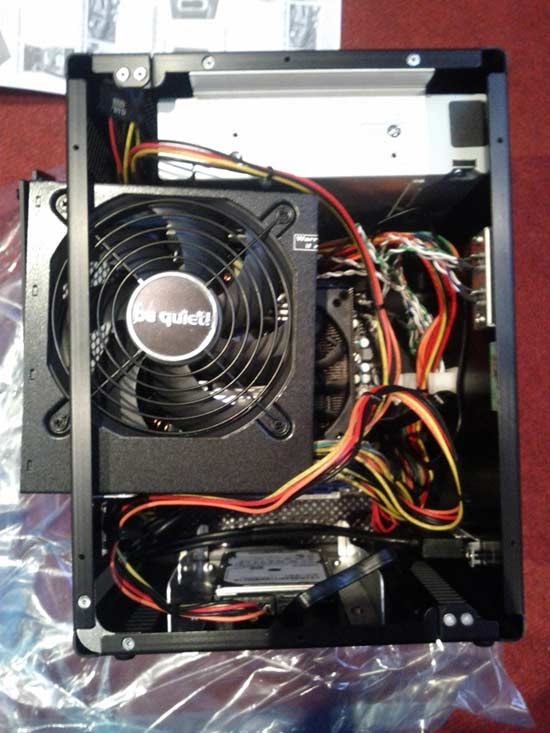

Metemos la fuente: (que deja sobre 1,5 cm de espacio entre su lateral y el disipador, aunque sin problemas de calentamiento de momento)
IMG_20120130_180333

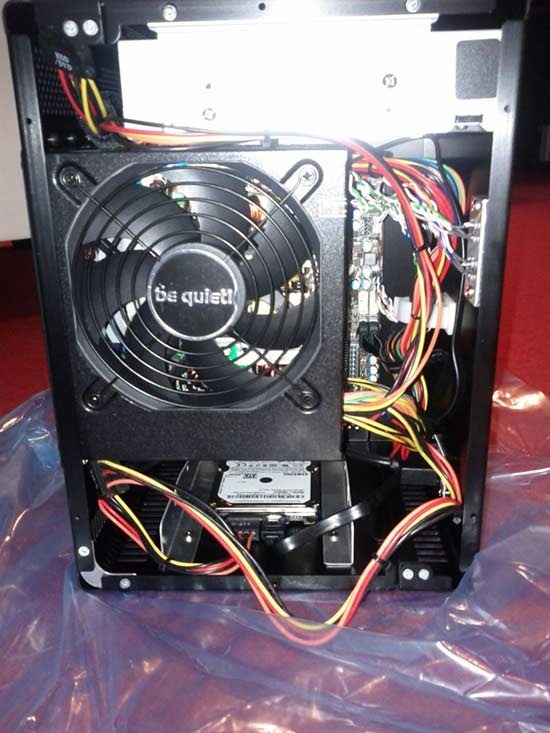

Y acabamos de enchufar todo:

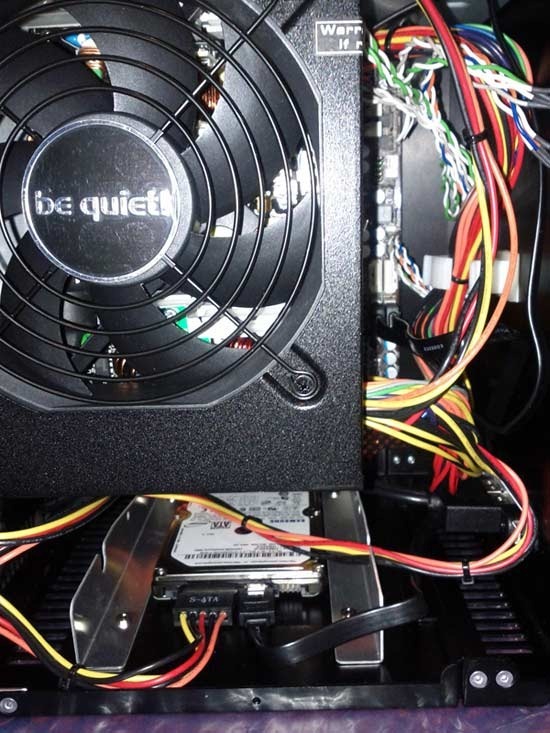

IMG_20120130_180902  IMG_20120130_180956

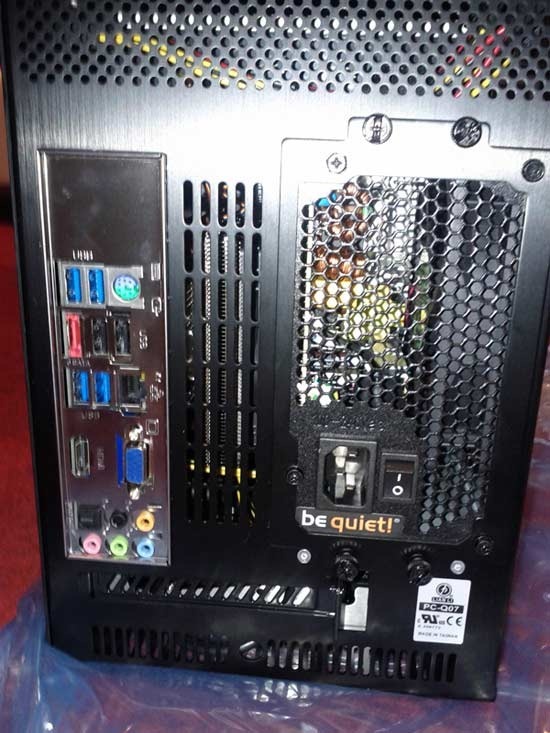

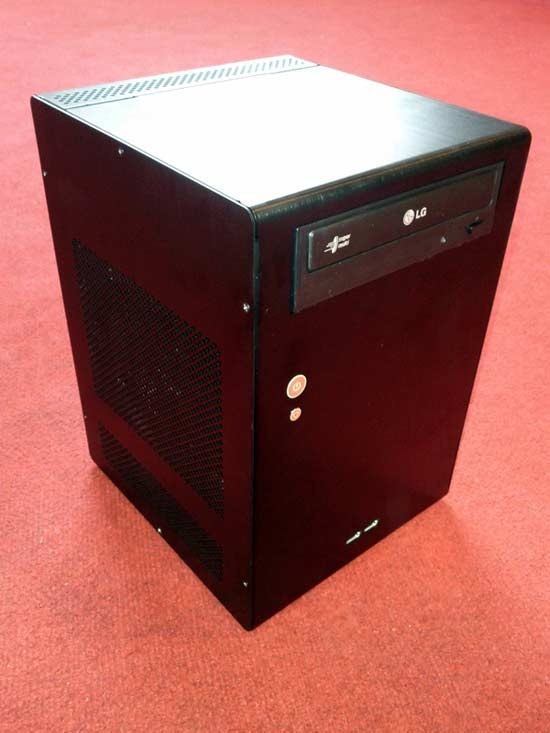

Resultado:
IMG_20120130_181006
 IMG_20120131_142918

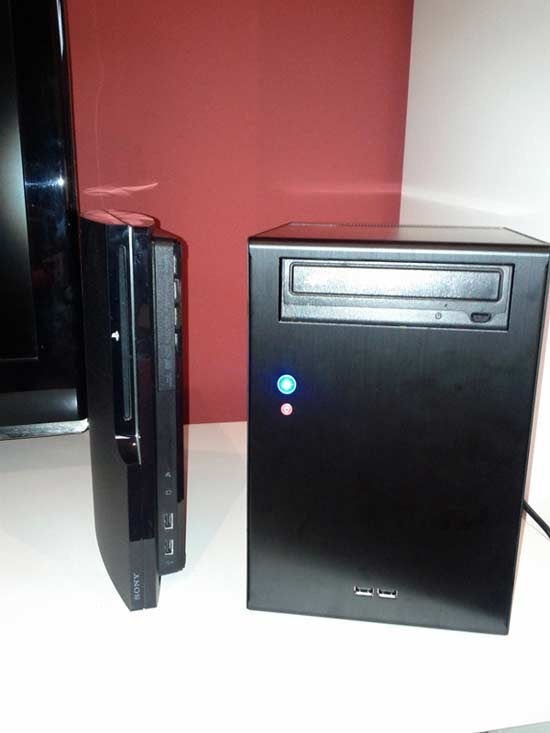

Comparativa de tamaño:
IMG_20120131_144314En su hueco del salón.
IMG_20120217_103458
FIN
Ahora estoy en el proceso de configurar XBMC y a la espera de comprar el NAS para poder disfrutarlo de verdad según lo que tenia planeado.

El HDD que le puse es algo lentillo, pero se aguanta.

Luego esta el tema del sonido que no es tan silencioso como esperaba, pero sin ser molesto. Estoy intentado solucionarlo bajando la velocidad de los ventiladores.

El teclado tiene el problema del alcance, pero con un alargador usb, lo puse en un lugar un poco más alto y funciona perfecto. (Estoy a unos 3 m de distancia). Lo demás perfecto.

Gracias a todos los que comentasteis, me ayudasteis y me seguís ayudando, en especial JMQNICK por la config. y Mooneyes por su ayuda con mis dudas.

2 comentarios:

Acabemosconlamediocridad dijo...

Muy buena review, se echan en falta más así de gráficas y paso a paso.

Bueno a mi me recomendaron otros componentes totalmente distintos y me salía al mismo precio más o menos:

Caja: Silverstone ML03
Placa: Asus P8H61-M PRO B3
Proces.: i3 2100
RAM: 4GB
Fuente: Be-Quiet 300W
Ventilador: Be-Quiet BL050
Bluray Samsung SH-B123L/RSBP
Teclado wireless

Precio: 396€ (sólo el bluray son unos 60€)

Lo mismo pero con un AMD APU A4 3400 y una placa Asus F1A75M serían incluso más barato que el tuyo, unos 350€.


Todavía no me he atrevido a comprarlo porque no estoy seguro de si voy a amortizarlo o es sólo un enfermizo capricho. Tengo un minireprudoctor de MKV que va más o menos bien.

jmqnick dijo...

A Moncho le ayudamos entre todos, en el foro de N3D a configurar su equipo.

Luego se animo a compartir en el foro y en el blog su experiencia a la hora de montarlo.

Todos estos análisis que realizan los lectores siempre son esclarecedores, aparece algún detalle interesante para el montaje, compatibilidad de componentes ... la verdad es que es enriquecedor para todos, para mi el primero, nunca se acaba de aprender.
