SSD M2 NVMe 2 TB
Guía de compras INTEL NUC HASWELL
Actualizado 26-06-2014
Después de la acogida del análisis del Intel NUC D54250WYK, he decido que crear una nueva Guía de compras para el entorno NUC.
En ella encontrareis los componentes mas interesantes para el ecosistema Intel NUC, desde discos sólidos con interface mSATA, pasando por módulos de memoria y tarjetas mini PCI Wifi, sin olvidarnos de las cajas con refrigeración pasiva y otros equipos con procesadores similares.
Para el que no conozca nada sobre el NUC, no es ni mas ni menos que un barebone de dimensiones reducidas al que tan solo hay que comprarle memoria RAM y un disco solido mSATA para hacerlo funcionar.
A primeros de Octubre de 2013 salieron al mercado los nuevos NUC HASWELL que mejoraban a sus predecesores por ofrecer mayor rendimiento y sobre todo una conectividad mas apta para utilizarlo como HTPC, desde entonces ha sido un rotundo éxito entre todo tipo de usuarios y entornos.
Entre los NUC HASWELL tenemos tres tipos de procesadores entre los que podremos elegir:
Ambos Intel Core incluyen Hyperthreading, pero solo el i5 añade Turbo Boost.
En ambos casos tenemos que adquirir por separado memoria y disco.
Dentro de los KIT nos encontramos con dos tipos de cajas:
Pero además del KIT, INTEL comercializa la placa base para que luego nosotros elijamos la caja y fuente de alimentación en la que queremos montarlo, siendo las de refrigeración pasiva las que mas éxito tienen, en el Blog tenéis el análisis de la AKASA TESLA H y próximamente el de la Streacom NC1.

La conectividad de Intel Core es bastante completa, incluye 4 USB 3.0 externos, red gigabit y vídeo mini HDMI y mini Dispaly Port. También existe un jack de audio en la parte frontal, además se incorpora un receptor de infrarrojos compatible con mandos RC6.
Internamente tiene espacio para un disco mSATA y una tarjeta mini PCIe de medio tamaño. Además cuenta con otro puerto mas SATA 3 con alimentación, útil si elegimos otra caja o el barebone de tamaño grande.
Esta información sirve tanto para el Core i5 como el i3. La placa base incluye la misma conectividad.
Intel® Core™ i5-4250U/Gráficos Intel® HD 5000
Intel® Core™ i3-4010U/Gráficos Intel® HD 4400
Intel® Celeron® N2820/Intel® HD (hasta 756 MHz)
La conectividad del Celeron es mas limitada, tan solo tiene un puerto USB 3.0 y 2 USB 3.0, ambos externos. La salida de video es a través de un puerto HDMI y en el frontal cuenta con un receptor IR.
El conector para auriculares/micrófono se encuentra en el panel posterior.
Este equipo solamente tiene una ranura para memoria RAM.
IMPORTANTE: El disco duro de este barebone en concreto debe ser de 2.5” e incluye una tarjeta Wifi half size la cual ocupa la ranura mini PCIe
En la versión con Celeron no existe la placa base en solitario.
Aun siendo discos de tamaño muy pequeño, muchos de ellos mantienen las características de discos solidos grandes, con buenas tasas de velocidad y misma capacidad, de hecho, Samsung acaba de presentar sus nuevos modelos mSATA con capacidades de hasta 1TB, increíble sobre todo cuando tienes en tus manos un disco de este tamaño.
Importante, si tan solo quieres instalar un sistema operativo como Windows 8 mas XBMC, con 30GB tienes suficiente espacio.
Estos son las marcas con los modelos mas interesantes:
Dejo el enlace a la pagina de compatibilidad para los kits NUC:
En el mercado tenemos bastantes tarjetas fabricadas por INTEL con modelos específicos para realizar Streaming de video HD. También los encontraremos con BT integrado y sobre todo el nuevo estándar 802.11ac que permite un gran ancho de banda, siempre que el router soporte también la misma tecnología.
Guía de tarjetas Wifi INTEL.
IMPORTANTE, antes de comprar la placa base en solitario, comparar el precio con los KITS, es posible que la suma de placa mas fuente supere el precio del KIT el cual ya incluye la fuente. El único inconveniente es que tendréis que desmontar el KIT para extraer la placa base, con el riesgo que ello conlleva sobre todo si somos unos auténticos “zarpas”
Las incluidas son las recomendadas por INTEL, tienen 65W y el conector adecuado (2,5-5,5) para la PB, son tipo portátil y los precios son bastante contenidos.
Dos son los fabricantes que tienen en el mercado un par de modelos de cajas, por una parte AKASA y por otra parte Streacom.
AKASA
Tiene tres modelos de cajas, la NEWTON H y NEWTON X ademas de la TESLA H, esta ultima analizada en el blog recientemente. La diferencia entre ambas es la capacidad interna, mientras que la NEWTON H solo admite la placa base, la NEWTON X admite ademas un disco de 2.5" y la TESLA H, tiene capacidad para dos discos duros de 2.5”.

STREACOM
En estos momentos existen diferentes modelos para INTEL NUC, pero el único compatible con HASWELL es el NC1 WY. La tenemos en color plateada y negro, solamente admite el disco mSATA al ser realmente pequeña. Esta fabricada en aluminio, excepto los paneles laterales los cuales son de material acrílico.
Si queremos conectar un modulo Wifi, deberemos adquirir por separado la antena: INFI2 Internal WiFi Antenna la cual se adhiere a los paneles laterales acrílicos.
Después de la acogida del análisis del Intel NUC D54250WYK, he decido que crear una nueva Guía de compras para el entorno NUC.
En ella encontrareis los componentes mas interesantes para el ecosistema Intel NUC, desde discos sólidos con interface mSATA, pasando por módulos de memoria y tarjetas mini PCI Wifi, sin olvidarnos de las cajas con refrigeración pasiva y otros equipos con procesadores similares.

Para el que no conozca nada sobre el NUC, no es ni mas ni menos que un barebone de dimensiones reducidas al que tan solo hay que comprarle memoria RAM y un disco solido mSATA para hacerlo funcionar.
PROCESADORES INCLUIDOS EN INTEL NUC HASWELL
INTEL comenzó hace prácticamente un año la comercialización de los Kit INTEL NUC, los primeros con micro Ivy Bridge pecaban de una conectividad externa que no estaba destinada al mercado multimedia ya que carecían de puertos USB 3.0 y la conectividad de video era solamente Display Port, fácilmente subsanable con un adaptador, pero que no despertaban un excesivo interés en el entorno HTPC.A primeros de Octubre de 2013 salieron al mercado los nuevos NUC HASWELL que mejoraban a sus predecesores por ofrecer mayor rendimiento y sobre todo una conectividad mas apta para utilizarlo como HTPC, desde entonces ha sido un rotundo éxito entre todo tipo de usuarios y entornos.
Entre los NUC HASWELL tenemos tres tipos de procesadores entre los que podremos elegir:
- Intel Core i5-4250U 2.6GHz modo Turbo / Gráficos Intel® HD 5000
- Intel Core i3-4010U 1.7 GHz Hyperthreading / Gráficos Intel® HD 4400
- Intel Celeron N2820 2.13 GHz / Gráficos Intel® HD
Ambos Intel Core incluyen Hyperthreading, pero solo el i5 añade Turbo Boost.
TIPOS DE INTEL NUC HASWELL

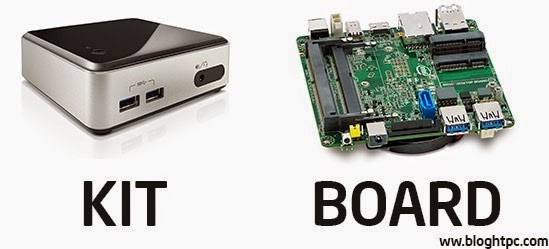

Existen dos opciones para disfrutar de un Intel NUC:- INTEL NUC KIT: Incluye el barebone y fuente de alimentación.
- INTEL NUC BOARD: Solamente incluye la placa base*.

En ambos casos tenemos que adquirir por separado memoria y disco.

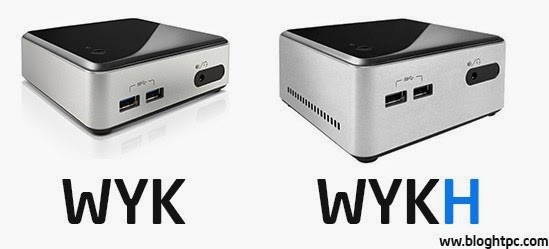

Dentro de los KIT nos encontramos con dos tipos de cajas:
- WYK: Barebone de altura normal
- WYKH:Barebone de mayor capacidad (se puede incluir un disco de 2.5”)


INTEL NUC KITS Y PLACAS BASE
FAMILIA COMPLETA INTEL NUCLa conectividad de Intel Core es bastante completa, incluye 4 USB 3.0 externos, red gigabit y vídeo mini HDMI y mini Dispaly Port. También existe un jack de audio en la parte frontal, además se incorpora un receptor de infrarrojos compatible con mandos RC6.
Internamente tiene espacio para un disco mSATA y una tarjeta mini PCIe de medio tamaño. Además cuenta con otro puerto mas SATA 3 con alimentación, útil si elegimos otra caja o el barebone de tamaño grande.
Esta información sirve tanto para el Core i5 como el i3. La placa base incluye la misma conectividad.
Intel® Core™ i5-4250U/Gráficos Intel® HD 5000
- KIT D54250WYK especificaciones web INTEL
- KIT D54250WYKH/H2* especificaciones web INTEL
- D54250WYB especificaciones web INTEL
- KIT D34010WYK especificaciones web INTEL
- KIT D34010WYKH/H2* especificaciones web INTEL
- D34010WYB especificaciones web INTEL
Intel® Celeron® N2820/Intel® HD (hasta 756 MHz)
La conectividad del Celeron es mas limitada, tan solo tiene un puerto USB 3.0 y 2 USB 3.0, ambos externos. La salida de video es a través de un puerto HDMI y en el frontal cuenta con un receptor IR.
El conector para auriculares/micrófono se encuentra en el panel posterior.
Este equipo solamente tiene una ranura para memoria RAM.
IMPORTANTE: El disco duro de este barebone en concreto debe ser de 2.5” e incluye una tarjeta Wifi half size la cual ocupa la ranura mini PCIe
En la versión con Celeron no existe la placa base en solitario.
- KIT DN2820FYKH especificaciones web INTEL
DISCOS SSD mSATA
La interface mSATA esta de moda, cada vez mas fabricantes las añaden a sus placas base. Dicha interface tiene muchas ventajas, la principal es que gracias a su reducido tamaño es sencillo integrarlas en las placas base, nuestro INTEL NUC tiene una sola ranura para este tipo de disco solido.Aun siendo discos de tamaño muy pequeño, muchos de ellos mantienen las características de discos solidos grandes, con buenas tasas de velocidad y misma capacidad, de hecho, Samsung acaba de presentar sus nuevos modelos mSATA con capacidades de hasta 1TB, increíble sobre todo cuando tienes en tus manos un disco de este tamaño.
Importante, si tan solo quieres instalar un sistema operativo como Windows 8 mas XBMC, con 30GB tienes suficiente espacio.
Estos son las marcas con los modelos mas interesantes:
- CRUCIAL
- KINGSTON
- SAMSUNG
- INTEL
MEMORIA RAM SODIMM DDR3 1.35V
Si hay un componente critico a la hora de elegir, esta es la memoria RAM, Intel NUC solamente admite memorias que trabajen con un voltaje de 1.35V. Dentro de estas consideraciones encontramos un par de marcas como Kingston o Crucial las cuales incluyen en sus catálogos modelos de 4 y 8gb.- Kingston 4GB Module - KVR16LS11/4 DDR3L 1600MHz
- Kingston 8GB Module - KVR16LS11/8 DDR3L 1600MHz
- Crucial 4GB Module CT51264BF160BJ - DDR3L 1600MHz
- Crucial 8GB Module CT102464B – DDR3L 1600MHz
- G.Skill F3-1600C11S-4GRSL
- G.Skill F3-1333C9S-8GSL
- G.Skill F3-1600C11D-8GRSL
- G.Skill F3-1600C11D-16GSL
- Intel® NUC Board D54250WYB, Intel® NUC Kit D54250WYK
- Intel® NUC Board D34010WYB, Intel® NUC Kit D34010WYK
- CMTL Advanced Tested Memory List
TARJETAS RED WIFI Y BLUETOOTH MINI PCIe
Si queremos tener acceso a internet a través de conectividad Wifi o necesitamos Bluetooth para conectar un teclado o emparejar nuestro móvil con el HTPC, requeriremos de un modulo Mini PCIe de medio tamaño.En el mercado tenemos bastantes tarjetas fabricadas por INTEL con modelos específicos para realizar Streaming de video HD. También los encontraremos con BT integrado y sobre todo el nuevo estándar 802.11ac que permite un gran ancho de banda, siempre que el router soporte también la misma tecnología.
- Intel Dual Band Wireless-AC 7260 (802.11ac + BT 4.0)
- Intel Centrino Ultimate-N 6300 (802.11agn)
- Intel Dual Band Wireless-AC 3160 (802.11ac)
- Intel Centrino Advanced-N 6235 ***ojo, este modelo produce cortes*** NO comprarlo
- Intel Centrino Wireless-N 2230 (wifi n + BT 4.0)
- Intel Centrino Advanced-N 6205 (wifi n + Streaming video HD)
FUENTES DE ALIMENTACIÓN PARA INTEL NUC BOARD
Si optáis por la compra de la placa base para crear vuestro NUC pasivo, será recomendable comprar una fuente de alimentación a parte, por regla general se vende la placa sin ella, salvo algún kit* placa mas fuente.IMPORTANTE, antes de comprar la placa base en solitario, comparar el precio con los KITS, es posible que la suma de placa mas fuente supere el precio del KIT el cual ya incluye la fuente. El único inconveniente es que tendréis que desmontar el KIT para extraer la placa base, con el riesgo que ello conlleva sobre todo si somos unos auténticos “zarpas”
Las incluidas son las recomendadas por INTEL, tienen 65W y el conector adecuado (2,5-5,5) para la PB, son tipo portátil y los precios son bastante contenidos.
- Delta 19V 65W ADP-65WH
- FSP 19V 65W FSP065-REB
- LiteOn 19V 65W PA-1650-22
CAJAS CON DISIPACIÓN PASIVA
Esta es una relación de las cajas mas interesantes capaces de alojar en su interior las placas base de los NUC y poder refrigerarlas sin ventilador alguno, con lo que conseguiremos el silencio absoluto.Dos son los fabricantes que tienen en el mercado un par de modelos de cajas, por una parte AKASA y por otra parte Streacom.
AKASA
Tiene tres modelos de cajas, la NEWTON H y NEWTON X ademas de la TESLA H, esta ultima analizada en el blog recientemente. La diferencia entre ambas es la capacidad interna, mientras que la NEWTON H solo admite la placa base, la NEWTON X admite ademas un disco de 2.5" y la TESLA H, tiene capacidad para dos discos duros de 2.5”.
- AKASA NEWTON H
- AKASA NEWTON X
- AKASA TESLA H (capacidad para 2 discos 2.5”)

STREACOM
En estos momentos existen diferentes modelos para INTEL NUC, pero el único compatible con HASWELL es el NC1 WY. La tenemos en color plateada y negro, solamente admite el disco mSATA al ser realmente pequeña. Esta fabricada en aluminio, excepto los paneles laterales los cuales son de material acrílico.
Si queremos conectar un modulo Wifi, deberemos adquirir por separado la antena: INFI2 Internal WiFi Antenna la cual se adhiere a los paneles laterales acrílicos.
- STREACOM NC1 WY
- Plateada
- Negra
- Análisis INTEL NUC D54250WYK
- Análisis ZOTAC ZBOX ID68 PLUS
- Análisis AKASA TESLA H
- Análisis STREACOM NC1 WY
CABLES ADAPTADORES MINI HDMI
Para poder conectar nuestros INTEL NUC a las TV o monitores necesitaremos un cable adaptador miniHDMI a HDMI. Aqui teneis una relacion con unos cuantos modelos de diferentes metros y tipos.
