Nueva Silverstone ML03

Tenemos otro modelo mas en formato slim donde elegir. En este caso Silverstone es la que actualiza su gama de cajas Milo añadiendo el modelo ML03. Es un modelo un tanto espartano en su diseño frontal, con pocas luces y pantallas, pero si con la conectividad a la ultima, ya que incluye USB 3.0.
ML03_1

Dejo aquí la introducción que hacen en Silverstone sobre esta caja.

Continuando donde la popular Grandia GD05 terminó, la carcasa HTPC Milo ML03 vuelve a combinar todas las características de la serie Grandia con las dimensiones de un small form factor. La más delgada Milo ML03 tiene unas dimensiones de 105mm de altura y 340mm de profundidad, haciendo que sea muy sencillo integrarla en los muebles de cualquier salón.

Aunque parezca increíble, esta carcasa puede albergar hasta tres discos duros de 3,5” ó cinco SSD de 2,5” gracias al inteligente diseño de las carcasas de los discos que permiten montarlos de cualquier tamaño sin usar adaptadores.
En cuanto a la refrigeración, la ML03 puede equiparse con hasta cuatro ventiladores de 80mm de modo que los usuarios puedan montar un equipo silencioso con componentes de bajo consumo o un poderoso HTPC con una CPU de 140V si lo necesitan.

Estos cuatro ventiladores, se alojaran en uno de los laterales, con lo que habra que jugar con la orientacion de cada uno para conseguir un buen flujo. Silverstone recomienda: instalar primero los ventiladores frontal
y trasero, luego los dos ventiladores del centro. Para evitar que el polvo caiga en la zona de ventilación de la CPU cuando el ordenador no esté funcionando.
ML03-Side
Pero además de los ventiladores en el lateral, la caja dispone de una rejilla perforada en la tapa con el fin de que se refrigere adecuadamente el procesador, por cierto, el refrigerador no deberá tener mas de 70mm de altura.

La fuente de alimentación también dispondrá de una rejilla perforada en la base de la caja para poder respirar, la rejilla ira acompañada de un filtro de polvo. En cuanto a la fuente de alimentación, la profundidad de esta no debe superar los 140mm si queréis dejar espacio para un lector, el cual mide aproximadamente 170mm. Y ojo también con las fuentes modulares, ya que sus conectores que sobresalieran demasiado podrían interfirieran con la instalación del dispositivo óptico.
ML03_2

Hay muchos detalles como el agujero preparado para el conector VGA (D-SUB), localizado cerca del primer zócalo de expansión de la carcasa, diseñado para ayudarle a evitar el uso de un zócalo de expansión que de otro modo podría ser necesario para el conector en una configuración de dos zócalos.

Posibilidad de añadir un candado Kensington y un zócalo de expansión adicional horizontal, de tamaño completo para instalar una E/S adicional para la placa base, controlador para el ventilador ó accesorios que ocupen una ranura. Para los que quieran montar un HTPC con buenas capacidades de expansión y refrigeración pero un presupuesto y espacio limitados, la Silverstone Milo ML03 es la opción que buscan.
ML03_4

Con una barra de refuerzo consiguen una buena rigidez en el equipo, eliminando cualquier posibilidad de que se puedan transmitir vibraciones. Con el disco duro SATA de 3,5” instalado en la parte delantera derecha, la ML03 puede acomodar tarjetas de expansión de perfil bajo de hasta 223mm.
ML03_5

Características
  • Construcción: Panel frontal de plástico reforzado con recubrimiento de aluminio, cuerpo de acero SECC de 0,8mm
  • Formatos admitidos: Micro ATX, Mini-DTX, Mini-ITX
  • Capacidad externa: 5.25" x 1 (compatible con un HDD de 3,5” ó dos HDD/SSD de 2,5”)
  • Capacidad interna: 3.5" x 2 (compatible con un HDD de 2,5”), 2.5” x 1
  • Conectividad frontal: USB 3.0 x 2 + audio x 1 + MIC x 1
  • Refrigeración: 4 x 80mm zócalos para ventilador (montaje opcional)
  • Expansión:  4 x perfil bajo / 1 x utilidad
  • Dimensiones: 440 mm (W) x 105 mm (H) x 340 mm (D)
  • Peso: 3.3 kg
Enlace a la web del producto.

Analisis Silverstone LC19

Interesante análisis realizado por overclockersonline de esta caja de muy bajo perfil, tan solo 68mm de altura.
En ella podréis montar una placa microATX, un disco duro de 3.5” y un lector óptico slim, además cuenta con lector de tarjetas en el frontal, y puertos USB mas audio, tras la tapa.
El frontal esta fabricado en aluminio, mientras que el resto de la caja esta construido en acero de 1.0mm de grosor. Estas son sus medidas: 390 mm (W) x 68 mm (H) x 348 mm (D)
La caja admite hasta 3 ventiladores de 50mm, en el análisis indican que no son ruidosos en exceso, aunque de serie solamente viene una unidad.
Incorpora una fuente de alimentación pasiva de 120w suficiente para alimentar a un core i5 de doble núcleo.
En la prueba montan lo siguiente:
  • CPU: Intel i5 661 with NT07-1156
  • MB: MSI H55M-ED55
  • RAM: Crucial
  • Video: Onboard
  • PSU: FSP120-AAB
  • HD: Seagate 500GB 7200.12
  • OS: Microsoft Windows 7
A reseñar, que es necesario montar un refrigerador para la CPU ultra bajo, máximo 38mm de altura. El ventilador elegido es el Nitrogon NT07 para socket 1156.
La conclusión a la que llegan es que es una buena caja, con una fuente de sobra, un core i3 530 le iria al pelo, y con unos ventiladores, tanto de la CPU como de la caja bastante silenciosos.
Si os gusta algo menos sobrio y con un poco mas de colorido, siempre podéis elegir la ML02:

Podéis leer en este enlace  el análisis de la caja, que lo disfrutéis.

HTPC en una pletina de cassette

Nuevo montaje de HTPC, esta vez algo mas complicado que en el resto de análisis, ya que el proyecto consiste en montar un HTPC reciclando una pletina de cassette.

Mi agradecimiento a Conan el Bávaro por el curro que se ha pegado y por compartir su briko con nosotros.

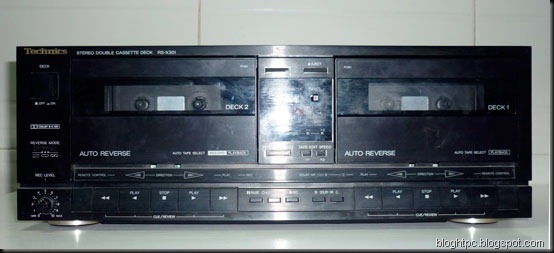

P1 Esta es la pletina utilizada, una Technics RS X-301. El resto de componentes utilizados son:
  • Procesador INTEL Core i3 530
  • Placa base Gigabyte H55M-S2H
  • Memoria RAM 2 GB Kingston DDR3 1333
  • Disco duro WD Caviar Green 1.5 TB 15EARS
  • Teclado B-Move HTPC
  • Fuente alimentación OEM 300W

Podéis leer el resto del articulo a continuación del salto.
