Análisis Zotac Zbox ID92 Plus

Recientemente Zotac presento su nueva gama de barebone Zbox equipados con procesadores Intel Haswell, los micros incluidos abarcaban prácticamente toda la gama Intel, desde el core i3 hasta el i7 pasando por el Core i5.

En esta ocasión el barebone que voy a analizar en Blog HTPC es el Zotac Zbox ID92+ con el microprocesador Intel Core i5 4570T. Al ser la versión plus incluye un disco mecánico de 2.5” y 500GB más un modulo de 4GB de RAM DDR3.

Producto cedido por Zotac España para su análisis.
ZOTAC-ZBOX-ID92 -REVIEW

INTRODUCCIÓN

ZOTAC es de los pocos fabricantes que se atreven a montar procesadores en socket LGA dentro de un barebone, eso le da la versatilidad de utilizar toda la gama de micros de la serie T de la 4ª generación de procesadores Intel Core, la serie ZOTAC ZBOX ID92 ofrece una potencia de primera clase para un rendimiento y una respuesta que rivaliza con sistemas mayores.

La serie ZOTAC ZBOX ID92 incluye gráficos Intel HD 4600 para impresionantes capacidades 3D y una alucinante reproducción de audio y vídeo en HD. La nueva tecnología 802.11ac WiFi permite que la serie ZOTAC ZBOX ID92 proporciona una conexión wireless rápida que compite directamente con Gigabit Ethernet.

Pero la familia ZBOX no acaba en el ID92, sino que también existe el ID91 con core i3 4130T y el mas potente de todos IQ01 con un Core i7 4770T, con seguridad el barebone mas potente del mercado.

ESPECIFICACIONES ZOTAC ZBOX ID92 PLUS

Como todos los barebones de Zotac lo podemos adquirir en su versión Plus equipada con disco duro mecánico de 500Gb y un modulo de 4GB RAM o en su  versión básica la cual nos da libertad para instalar la memoria y el disco duro que nos apetezca.

Entre las especificaciones del ID92 caben destacar varios puntos, en primer lugar la incorporación de una tarjeta Wifi de ultima generación con soporte 802.11ac, interesante también la ranura mSATA lo que nos permitirá montar un disco SSD mSATA para instalar nuestro sistema operativo y por ultimo la doble conectividad Display Port para soportar la Ultra Alta Resolución 4K sin limitaciones.
  • Chipset: Intel® H87 Express
  • Tamaño: 188mm x 188mm x 51mm
  • Microprocesador: Intel Core i5 4570T (dual-core 2.9 GHz) (Up to 3.6 GHz, Turbo)
  • Compatibilidad Microprocesador
    • TDP máximo de 45W
    • Socket LGA 1150
  • Sistemas operativos compatibles: Windows 7 / Windows 8
  • Compatibilidad Memoria RAM
    • Dos ranuras 204-pin SO-DIMMs DDRIII 1600/1333/1066
    • Hasta 16 GB de  memoria (Incluye 1 modulo 4GB en ID92+)*
  • Almacenamiento
    • Espacio para Disco duro de 2.5” maximo 9.5mm de altura (Incluye disco 500GB  en ID92+)*
    • Lector de tarjetas 4 en 1 (MMC/SD/SDHC/SDXC)
  • USB Puertos
    • 4 x USB 3.0 (uno frontal, otro panel superior)
  • Onboard Serial ATA
    • 1 x SATA 6.0 Gb/s
    • 1 x mSATA 6.0 Gb/s
  • Conectividad Red y Datos
    • 2 x Gigabit  10/100/1000 Mbps
    • 1 x Wifi 802.11ac
    • 1 x Bluetooth 4.0
    • 1 x Receptor IR
  • Onboard Audio
    • Optical SPDIF Output
    • Stereo analog audio output and Microphone input
    • 8-ch via DVI-HDMI adapter
  • Onboard Graphics support
    • Intel  HD Graphics 4600
    • Compatible DirectX11 y Open Gl 4.2
    • Soporte video UHD 4K
    • 1 x DVI  output (single-link) incluye adaptador HDMI + VGA
    • 2 x Display Port
  • Refrigeración
    • Ventilador Smartfan

EMBALAJE Y CONTENIDO ZOTAC ZBOX ID92 PLUS

El equipo viene con un doble envoltorio, el exterior nos muestra las bondades del Zbox y el interior en negro es el que aloja los componentes.
Zotac-Zbox-ID92 -Caja
Este es el listado del contenido incluido en el paquete:
  • 1 x ZOTAC ZBOX ID92 Plus
  • 1 x antena WiFi
  • 1 x soporte fijación VESA
  • 1 x soporte fijación vertical
  • 4 x Tornillos para el montaje
  • 1 x Adaptador DVI-to-VGA
  • 1 x Adaptador DVI-to-HDMI
  • 1 x Fuente de alimentación externa 90W
  • 2 x Cables alimentación Europeo y Británico
  • 1 x Garantía
  • 1 x Guía de instalación rápida
  • 1 x Manual de usuario
  • 1 x Pendrive USB con drivers
  • 1 x DVD con drivers
Zotac-Zbox-ID92 -Contenido

EXTERIOR ZOTAC ZBOX ID92 PLUS

Respecto al anterior análisis del Zbox ID90+ el aspecto exterior no ha variado. El Zotac está construido en plástico rígido, la calidad y ajuste de todas sus partes es muy bueno, no encontrareis crujido alguno al manipularlo.

Su cintura esta pintada en gris metálico, mientras que la base y tapa son negros acabado con el efecto piano que le da un toque elegante.
Zotac-Zbox-ID92 -Detaññe03

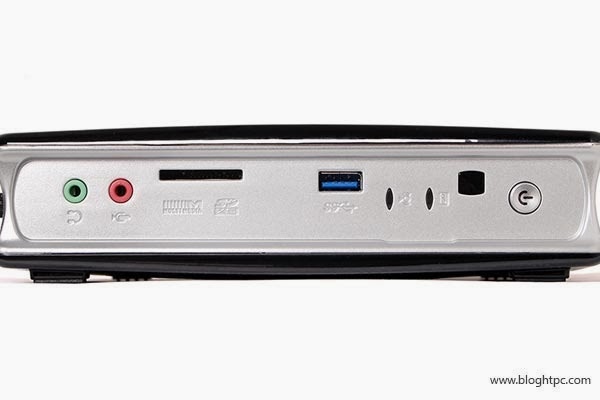

El Zbox incluye en su frontal dos jacks de audio para un micro y auriculares y un lector multitarjetas. El único puerto USB del frontal es USB 3.0. Se completa la parte delantera con dos leds de actividad para el disco duro y wifi, el receptor de infrarrojos para poder controlar el equipo y por último el interruptor de encendido.
Zotac-Zbox-ID92 -Conectividad-delantera
La tapa superior del barebone incluye el característico led circular, en este caso iluminado en azul por incluir un micro Intel. El led esta activo mientras el equipo este en marcha, parpadea cuando esta en modo suspensión, pero no os preocupéis porque a través de la BIOS se puede desactivar la iluminación.
 Zotac-Zbox-ID92 -Detalle01

Los cantos del Zbox están redondeados, en sus laterales se intuye el interior a través de las perforaciones tipo panel de abeja que incluye Zotac en su equipo. Uno de los laterales, el derecho incluye un puerto USB adicional.
Zotac-Zbox-ID92 -Detalle02
La conectividad trasera del Zbox es la habitual en estos equipos, de izquierda a derecha tenemos:
  • Toma de antena Wifi 802.11ac
  • Salida óptica SPDIF
  • 2 tomas de red gigabit
  • 2 puertos USB 3.0
  • Salida de video DVI (Incluidos adaptadores HDMI con salida audio y VGA)
  • 2 salidas de video Display Port para disfrutar de resoluciones 4K
  • Toma de alimentación
Seguramente tendremos de sobra con esos dos puertos USB 3.0 traseros, la moda de incluir doble red gigabit siempre va en detrimento de mas puertos USB.

Zotac tiene siempre presente la opción multimonitor, ese es el motivo por el cual la conectividad de vídeo digital acapara prácticamente la mitad del panel trasero.
Zotac-Zbox-ID92 -Conectividad-trasera
En cuanto a la refrigeración, los Zbox son los barebone mejor refrigerados del mercado.
Los laterales están perforados, en primer termino el lateral superior muestra ligeramente el disipador que refrigera al Core i5 4570T, el lateral inferior al cual se fija una de las bases y que tiene los tornillos para acceder al interior esta también perforado pero en menor medida.

Muy importante que el lateral superior se encuentre siempre despejado, de lo contrario no podrá expulsar el aire caliente con desagradables consecuencias para el equipo.
Zotac-Zbox-ID92 -Refrigeracion-lateral
La base inferior tiene una enorme abertura con forma de trébol por donde el ventilador del disipador toma el aire fresco. Las cuatro robustas patas de goma elevan lo suficiente la base como pare que circule el aire.
Zotac-Zbox-ID92 -Refrigeracion
El Zotac Zbox ID92+ lo podemos posicionar de tres formas: La primera sobre las patas de goma, también fijándolo a la base lateral para que éste quede verticalmente, esta es una de las posiciones que Zotac recomienda para una mejor refrigeración.
Zotac-Zbox-ID92 -Montaje02
y por ultimo, utilizando el soporte VESA lo podremos sujetar a la parte trasera de un monitor o TV.
Zotac-Zbox-ID92 -Montaje01
Finalizamos con la fuente de alimentación, de 90W: 19V x 4.74A fabricada por Delta Electronics.Zotac-Zbox-ID92 -Fuente-alimentacion

INTERIOR Y DESPIECE ZOTAC ZBOX ID92 PLUS

Veamos que nos depara el interior del Zbox.
Accedemos a él volteando el equipo, quitando un par de tornillos del lateral y deslizando la tapa inferior.
4750T-INTERIOR___
Ocupando la mitad del espacio tenemos el enorme disipador que refrigera el procesador Intel Core i5 4570T. A su lado el disco duro Western Digital AV-25 de 2.5”. No es un disco excesivamente rápido, pero si que tiene la ventaja de estar preparado para un uso de 24x7 soportando altas temperaturas y con capacidad suficiente para aguantar varios streams simultáneos de video en alta definición, lo que le hace ideal para un uso como NAS o equipos pasivos.

El disco esta montado sobre un soporte plástico y fijado a la placa base con un tornillo que se puede extraer sin herramientas.

Hacer clic en las imágenes para ampliarlas.
4750T-INTERIOR__
Justo debajo del disco duro tenemos las dos ranuras para memoria SoDimm, Zotac incluye un solo modulo de 4GB DDR3 1600Mhz de la marca Hynix en su modelo Plus. A la izquierda del modulo de memoria, en primer plano tenemos el conector de alimentación y datos SATA 3 para el disco de 2.5”.
Zotac-Zbox-ID92 -Interior-__
Una de las ventajas del Zbox ID92 es la posibilidad de montar un disco solido en interface mSATA, en la imagen inferior podéis ver la ranura full size de este formato con cada vez mas auge en el entorno informático.

En un equipo reducido tenemos la posibilidad de conseguir un ordenador súper rápido gracias al disco mSATA y con una buena capacidad de almacenamiento gracias a la posibilidad de montar el disco duro  mecánico de 2.5”, buena jugada por parte de Zotac.
Zotac-Zbox-ID92 -Interior-mSATA
Otra imagen del interior. El disipador esta fijado al socket LGA 1150 por cuatro tornillos bastante grandes  con los muelles como tope.
Zotac-Zbox-ID92 -Interior03
El disipador se desmonta fácilmente, a la hora de quitarlo tendremos cuidado de aflojar los cuatro tornillos gradualmente para extraerlo lo mas uniformemente posible.

La superficie de contacto de la base es de cobre, el ventilador es tipo Blower con conexión PWM para una optima regulación.
Zotac-Zbox-ID92 -Disipador01
Aspecto de la parte trasera por donde sale el aire caliente hacia el exterior a través de las ranuras perforadas en el lateral superior.
Zotac-Zbox-ID92 -Disipador02
Incluido en la placa base del Zbox ID92+ tenemos una tarjeta wifi de doble conexión modelo Intel Dual Band Wireless AC-3160 con soporte para el nuevo estándar wifi 802.11ac y Bluetooth 4.0.

A su izquierda están parte de los conectores frontales con los jacks de audio y el lector mulitarjeta.
Zotac-Zbox-ID92 -Interior-Wifi
Imagen general de la placa base incluida en el equipo, al fondo en el centro, el disipador que refrigera el chipset de Intel H87. El micro todavía esta en el socket.

Si a alguno se le ocurre cambiar el procesador por otra mas potente, Zotac especifica que el TDP máximo debe ser de 45W, lógicamente debe ser compatible con el socket LGA 1150 de Intel. La placa base incluida parece ser la misma que la que incorpora el IQ01.
Zotac-Zbox-ID92 -Interior02
Ya tenemos todo fuera.

Todos los componentes se desmontan en un pis pas. Los que opten por comprar el ID92 en formato barebone sin componentes como el disco mecánico ni la memoria RAM no deberéis tener ningún problema para ensamblar vosotros mismos los componentes que decidáis elegir.
Zotac-Zbox-ID92 -Desmontado

VÍDEO DEL INTERIOR ZOTAC ZBOX ID92 PLUS

Finalizamos la primera parte del análisis con un video del interior del Zbox ID92+

4 comentarios:

Rsk1988 dijo...

Uno de los mejores , una pregunta la Intel grafics depende del micro o del chipset por que seria mejor con serie 5000, ya quiero probar el haswell-e en el.

jmqnick dijo...

Hola.

Todo integrado en el procesador, el chipset paso a la historia.

Si es para jugar, mejor la HD5000, pero si es para multimedia da lo mismo, dudo que exista diferencia en la reproducción de vídeo.

Yo para esta primavera-verano tengo que cambiar de plataforma, veré si cojo haswell-e o espero a Broadwell.

Fernando Cortell dijo...

¿Tiene mando a distancia?

jmqnick dijo...

No lo incluye, pero si incorpora receptor IR
