Análisis Zotac Zbox ID92 Plus Rendimiento

Seguimos con la review del Zbox ID92+. Si no leísteis la primera parte del análisis, este es el momento antes de continuar con el rendimiento del equipo.

El corazón del Zbox ID92 es el procesador de bajo consumo Intel Core i5 4570T. Con doble núcleo y cuatro hilos de proceso, es capaz de trabajar con un TDP máximo de tan solo 35W. Es uno de esos micros que pasa desapercibido entre tanto modelo de la gama Haswell.

El precio aproximado de este procesador es de unos 180€.
CPU-i5-4750T_01
La gráfica que incluye el Core i5 es una Intel® HD Graphics 4600, la cual incluye Intel Clear Vídeo HD Technology para mejorar la imagen y Quick Sync Vídeo para codificar los vídeos de forma rápida.

El chipset que utiliza Zotac para la placa base es el Chipset Intel® H87.CPU-i5-4750T_02

CARACTERÍSTICAS TÉCNICAS INTEL CORE i5 4570T

Estas son las características completas del microprocesador híbrido.
  • PROCESADOR INTEL CORE i5-4570T
    • Número de núcleos 2
    • Número de hilos 4
    • Velocidad de reloj 2.9 GHz
    • Max Frecuencia en modo Turbo 3.6 GHz
    • Intel® Smart Cache 4 MB
    • Conjunto de instrucciones 64-bit
    • Extensión de conjunto de instrucciones SSE4.1/4.2, AVX 2.0
    • Tamaño de memoria máximo  32 GB DDR3-1333/1600
    • Litografía  22 nm
    • TDP máximo 35W
    • TCASE 66.35°C
  • ESPECIFICACIONES GRAFICAS
    • Procesador Grafico Intel® HD Graphics 4600
    • Frecuencia de base de gráficos 200 MHz
    • Frecuencia dinámica máxima de gráficos 1.15 GHz
    • Intel® Quick Sync Video
    • Intel® InTru™ 3D Technology
    • Intel® Insider™
    • Intel® Wireless Display
    • Intel® Clear Video HD Technology
    • Numero de pantallas admitidas 3
  • TECNOLOGIAS AVANZADAS
    • Intel® Turbo Boost Technology 2.0
    • Intel® vPro Technology
    • Intel® Hyper-Threading Technology
    • Intel® Virtualization Technology (VT-x) (VT-d)
    • Intel® VT-x with Extended Page Tables (EPT)
    • Intel® Transactional Synchronization Extensions New Istructions
    • Intel® Trusted Execution Technology AES New Instructions
    • Intel® 64 Intel® Anti-Theft Technology
    • Tecnologia Intel® My Wifi
    • Estados de inactividad
    • Enhanced Intel SpeedStep® Technology
    • Tecnologias de monitoreo termico
    • Intel® Identity Protection Technology

BIOS ZOTAC ZBOX ID92 PLUS

La BIOS del Zbox no es UEFI, por lo que tendremos que recurrir al teclado, ningún problema con ello porque ofrece las mismas opciones de configuración que cualquier otra placa base, solo que con un grafismo menos trabajado.

Destaca dentro de las opciones la de poder apagar el led circular de la tapa, también tenemos diversas opciones para modificar los perfiles de refrigeración, podemos ver los nuevos estados de energía C6/C7, modificar los parámetros de suspensión e hibernación, lo normal en este tipo de equipos.
ZOTAC-BIOS-LOGO
La desactivación del receptor de infrarrojos es otra de las opciones incluidas en la BIOS.
ZOTAC-BIOS-CIR

INSTALACIÓN SISTEMA OPERATIVO Y SOFTWARE DE PRUEBAS

El Zotac Zbox ID92 Plus se comercializa sin sistema operativo,
Para realizar las pruebas instalo Windows 7 Home Premium de 64 bits. La instalación se ejecuta desde un pendrive USB 2.0.

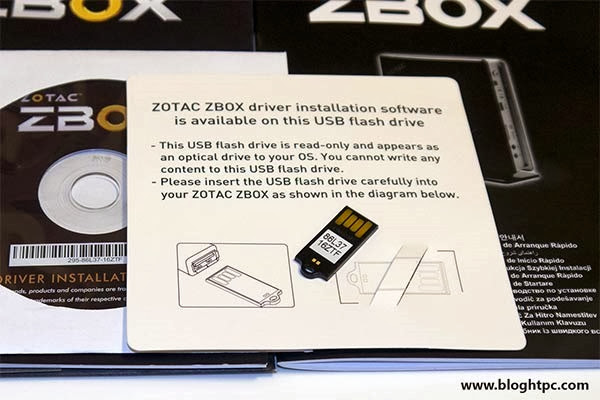

En esta ocasión la instalación de los drivers se realiza placenteramente gracias a la incorporación por parte de Zotac de un pendrive auto arrancable con todos los drivers, un gran avance cuando no dispones en casa de lectores externos, algo habitual en un usuario normal.
Zotac-Zbox-ID92 Drivers600

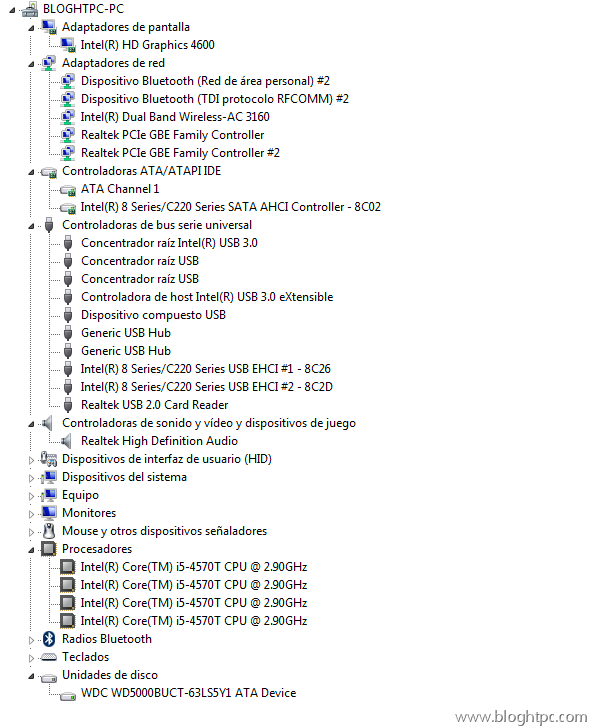

Una vez instalados todos los drivers esta es la captura de los dispositivos que incluye el Zbox ID92+Zotac Zbox ID92 Dispositivos
A continuación tenemos un par de capturas con el software CPUZ y GPUZ para conocer mas detalles.

Hacer clic en las imágenes para ampliarlas.

Fijaros en los datos de la placa base, ya que parece que tanto el ID92 como el IQ01 que incluye el Core i7 4470T comparten la misma placa base.
Zotac Zbox ID92 cpuz
Detalles de la grafica GT2, nomenclatura que utiliza Intel para denominar a sus HD4600.Zotac Zbox ID92 gpuz
Los drivers de la gráfica permiten modificar los perfiles de vídeo para una optima visualización en nuestras televisiones. Podemos elegir entre cuatro perfiles: Aclarar, oscurecer, colores vivos o mantener los colores predeterminados.
Configuracion HD4600
SOFTWARE
Esta es la lista de todo el software utilizado para las pruebas.

CONSUMO ZOTAC ZBOX ID92 PLUS

Comparamos el consumo de cuatro equipos, tres de ellos con disco mecánico y uno con disco mSATA. Todos ellos barebone de Zotac excepto el Intel NUC.
Una de las principales novedades de Intel en la gama Haswell es la implementación de unos nuevos estados de energía que mejoran el consumo en estado de reposo denominados C6 y C7 presentes en el barebone de Zotac.
Consumo Zotac Zbox ID92+
Tomando como referente la anterior generación Ivy Bridge presente en el Zbox ID90 con el Core i7 3770T se puede ver el avance, cinco vatios menos en reposo llegando a los 13 que no esta nada mal para un equipo con disco mecánico.

Reproduciendo video en alta definición a 1080P el gasto es también muy contenido, superando a sus rivales excepto al NUC que es imbatible.

El consumo máximo alcanzado en el barebone Zotac Zbox ID92+ es de tan solo 48w, con el procesador y gráfica funcionando a pleno rendimiento.

TEMPERATURA Y SONORIDAD ZOTAC ZBOX ID92 PLUS

La temperatura en los barebone siempre es algo más alta que en un equipo normal, si además tenemos en cuenta que desde la generación Intel Ivy Bridge la temperatura de los micros ha aumentado debido al proceso de unión del HIS al procesador, tendremos un poco más complicado refrigerar el equipo.

La gráfica muestra las temperaturas y la velocidad del ventilador.
Temperatura Zotac Zbox ID92+
Si por algo destaca este barebone y el anterior ID90 es por lo tranquilo que funciona el ventilador del procesador en las tareas mas comunes del sistema. El ventilador del Zbox navegando por internet, alguna tarea común o viendo video en HD se mantiene a unas revoluciones muy bajas y lo que es mejor en silencio.

La temperatura no es excesiva ni en reposo ni reproduciendo vídeo, cuando cargamos gráfica y procesador aumentan las revoluciones y temperatura, aunque vuelvo a remarcar que el equipo tampoco es excesivamente ruidoso incluso a esta velocidad, la BIOS es bastante permisible y no aplica la velocidad máxima del ventilador.

Os dejo como muestra una gráfica extraída de PCMARK 8 durante uno de los test de rendimiento, solamente se altera el equipo cuando se le exige un uso intensivo de la CPU.

Podéis ampliar la imagen haciendo clic.
Temperaturas-uso-habitual
No podía faltar la típica grafica de Speedfan.

Si no os gustan los perfiles que Zotac aplica a su equipo, configurables desde la BIOS, siempre podremos usar Speedfan. Jugando un poco con el, las revoluciones mínimas regulables son las 793rpm, mientras que la velocidad máxima del ventilador llega a las 2824 vueltas.

Como veis, es compatible con la ultima versión, pero he de deciros que el ventilador es bastante tímido respecto a las modificaciones realizadas manualmente con Speedfan, ajustándose a los valores pedidos pero con cierta tranquilidad, vamos que tarda unos segundos en reaccionar a las modificaciones.
Configuracion-Speedfan
El chip que regula las revoluciones es IT8772F, seleccionar PWM 1 mode y dejarlo en “Software controlled” para poder regular el equipo automáticamente. No olvidar poner el check en “remember it”.

Como siempre os digo, si no conocéis el funcionamiento de este software, mejor no tocarlo y dejar que la BIOS haga su trabajo, evitareis achicharrar el equipo.
Configuracion-Avanzada-Speedfan
SONORIDAD ZOTAC ZBOX ID92 PLUS
La sonoridad en el barebone es muy comedida, no podremos acusar al Zbox ID92 de ser un equipo ruidoso, su sonoridad no es equiparable a la de un PC con ventiladores Noctua a bajas revoluciones, pero dentro de los barebone que podéis encontrar en el mercado, el de Zotac posiblemente sea el más silencioso gracias al generoso disipador incorporado.

Ni trabajando en reposo, ni tampoco viendo una película en el salón será un problema, la velocidad de giro no sobrepasa las 1100 revoluciones. Cuando requerimos trabajar intensamente al equipo la sonoridad si aumenta, pero no de una forma alarmante ni excesivamente molesta.

REPRODUCCIÓN VIDEO ZOTAC ZBOX ID92 PLUS

En esta prueba vamos a comprobar el consumo y porcentaje de uso de la CPU del Zbox ID92+. Probaremos la reproducción de los MKV habituales, la visualización de video en Youtube y el recientemente incluido video 4K y resolución de 3840 x 2160 pixeles (4K UHDV), tasa de bits de 33.4 Mbps y frecuencia de refresco de 29,917fps.

El reproductor de vídeo utilizado para la prueba fue la ultima versión de Media Player Classic Home Cinema de 32bits.

Esta es la relación de vídeos utilizados:
  • MKV 2160P 4K UHDV 33.4 Mbps MPEG 4
  • MKV 1080P HQ 39.7 Mbps x264
  • MKV 1080P 15.3 Mbps x264
  • MKV   720P   9.1 Mbps x264
  • Vídeo Youtube

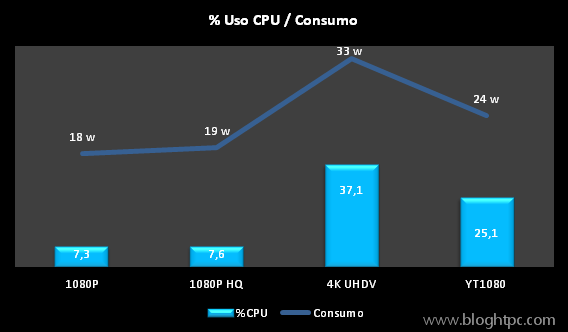

La gráfica representa el porcentaje de utilización del procesador y la línea superpuesta el consumo en vatios del equipo.Consumo Vídeo HD Zotac Zbox ID92+El core i5 4570T sigue los pasos de bajo consumo y porcentaje de uso vistos en el i5 4250U que incluía el NUC. Bastante reducidos en cualquier caso, solamente reproduciendo el vídeo 4K se exige mayor trabajo al procesador con un porcentaje de uso de tan solo el 37%, por suerte Intel Haswell está bien optimizado para ver vídeo UHD, ahora solo falta que llegue la masificación del formato.

A modo de ejemplo os dejo esta captura reproduciendo un video 1080P de 15MB. Las gráficas muestran la temperatura de los núcleos, estables en los 48º, las revoluciones bastante bajas y el escaso uso de la CPU, la GPU trabaja un poco más.

Ampliar la imagen.
Zotac-Zbox-ID92 -Video-HD
En cuanto al software multimedia, además de MPC HC he utilizado XBMC y VLC con éxito, sin pixelaciones raras o parones. La calidad del vídeo sin tocar parámetros en la gráfica fue buena y configurando XBMC para un ajuste automático de la frecuencia se apreciaba mucha fluidez en la imagen.

RENDIMIENTO GENERAL ZOTAC ZBOX ID92 PLUS

Bien, hasta ahora hemos visto lo bien que funciona nuestro Zotac Zbox ID92 como equipo multimedia reproduciendo video en alta definición, veamos las diferentes puntuaciones con los benchmarks pasados.

PUNTUACION WINDOWS 7
Estas son las notas aportadas por Windows 7 Home Premium de 64 bits. Se mide el rendimiento de memoria, grafica, disco y procesador.

Se compara con otros barebone de Zotac detallados anteriormente.
Puntuacion Windows 7 Zotac Zbox ID92+
Los resultados son esperables, el Zbox ID92+ no lleva ni memoria en doble canal ni una alta cantidad de ella, tampoco lleva el disco mas rápido de la comparativa, por lo que solo le queda lucirse en el apartado grafico y del procesador.

El rendimiento del disco duro es el mismo que en el resto de barebones, utilizan siempre discos de 2.5” mecánicos con velocidades muy parejas, ya sean de la marca WD, como Toshiba o Seagate, el Intel NUC con su mSATA funde a todos sin remisión.

El rendimiento gráfico del conjunto esta muy próximo al ID90+ con su Quad core. Con la RAM pasa lo mismo que con el disco duro, el NUC con sus 8GB en doble canal supera sin paliativos al resto.
Llegamos al procesador, aquí el i5 4570T muestra sus galones quedándose solamente por detrás del Core i7 3770T.

CINEBENCH R10
MAXON CINEBENCH ejecuta varias pruebas en el equipo para medir el rendimiento del procesador principal y la tarjeta gráfica en condiciones del mundo real.

En esta prueba comparamos el rendimiento del Intel Core i5 4570T, con micros como el AMD A10 6700. Recordemos que el Core i5 es doble núcleo con hyperthreading y Turbo boost capaz de alcanzar los 3.6Ghz, vamos que es un lobo con piel de cordero como podremos ver en el resultado.image
El Core i5 4570T que incluye nuestro Zbox ID92+ es el micro mas rápido en rendimiento mono núcleo, superando al resto con soltura, Core i7 incluido.

Sorprendente también en multihilo acercándose peligrosamente a todo un AMD A10 6700 con sus cuatro núcleos.

Los valores en 3D le sitúan a la altura del Core i7, nadie puede con el AMD.
CODIFICACIÓN DE VIDEO CON HANDBRAKE
HandBrake es software de código abierto que codifica vídeo de una forma rápida y sencilla.
Para esta prueba utilizamos el famoso clip de vídeo de Samsung con 40MB de bitrate y lo convertimos a un formato compatible con un IPAD.
Nuestro Core i5 se queda a medio camino en tercera posición, cerca del AMD y superando al micro  4250U que incluye Intel en su NUC.

RENDIMIENTO DISCO DURO
En la primera parte del análisis ya hablamos sobre el duro Western Digital AV-25 de 2.5”. No es un disco excesivamente rápido, pero sí que tiene la ventaja de estar preparado para un uso de 24x7 y con capacidad suficiente para aguantar varios streams simultáneos de vídeo en alta definición.

El test realizado con ATTO nos muestra un rendimiento superior a discos similares cuando mueve archivos de tamaño grande.
atto
TEST SINTETICO PCMARK 8 DE FUTUREMARK
Incluimos un nuevo test sintético gracias a Futuremark. Con el que podremos valorar el rendimiento del equipo en diferentes escenarios como: Hogar, trabajo o creatividad. Se activa la ayuda OPEN CL.

Recién estrenado el test sintético de Futuremark con el INTEL NUC, estos son los resultados obtenidos con el Zbox ID92+

WORK: PCMark 8 Work benchmark mide la habilidad del equipo en tareas básicas de oficinas como uso de suites ofimáticas o navegación web.
CREATIVE: PCMark 8 Creative es la más completa y más se adecua a un uso multitarea, combina las tareas de hogar y trabajo añadiendo labores de edición de video, codificación de video o juegos con mayores recursos.
HOME: PCMark 8 Home benchmark incluye tareas que reflejan el uso común en un ordenador típico para el hogar como: navegación web, editor de textos, juegos, edición fotográfica y video chat.
Ya sabemos que para entornos ofimáticos y caseros poco exigentes no necesitamos un pepino. En las pruebas realizadas, el i5 4570T supera al micro ULV del NUC, es en la prueba Creativa en la que se requiere mas chicha donde se nota realmente la diferencia a favor del Zotac Zbox ID92+.

RENDIMIENTO GRÁFICO ZOTAC ZBOX ID92 PLUS

Veamos cómo se defiende la tarjeta gráfica Intel HD4600.

Para medir el rendimiento utilizamos los test sintéticos de 3DMark así como dos demos de juegos: Colin McRae y Alien Vs Predator.

Equipos comparados:
TEST SINTETICO 3DMARK CLOUD GATE
El test está dirigido a notebooks y ordenadores básicos con graficas integradas.

Cloud Gate incluye dos pruebas de gráficos y una prueba de físicas. El punto de referencia utiliza un motor de DirectX 11 se limita a nivel de funciones Direct3D 10 lo que es adecuado para las pruebas de DirectX 10 hardware compatible.

Se muestra la puntuación final.
La HD4600 obtiene unos resultados muy parejos al resto de integradas de Intel. Superior a la anterior generación de Ivy Bridge, incluso contrarrestando el alto rendimiento en físicas que el i7 3770T obtuvo en anteriores análisis. Respecto al i5 4250U con la HD5000, el rendimiento superior en físicas del i5 4570T inclina la balanza a su favor. La APU AMD juega en otra liga.

TEST SINTETICO 3DMARK FIRE STRIKE
El test está diseñado para ordenadores de alto rendimiento gráfico, es la prueba más exigente.
Utiliza un motor multi hilo de DirectX 11. Incluye dos pruebas gráficas, una prueba de físicas y otra en la que combina el estrés de procesador y grafica al mismo tiempo.

Se muestra la puntuación final.
Cuando jugamos a resoluciones algo más altas, la HD4600 se queda por detrás de la HD5000, ambas graficas superan a la Intel HD4000.

DEMO ALIEN VS PREDATOR
Se deja la configuración por defecto, la resolución es 720P.
Poco que decir, todo muy igualado en el entorno Intel.

DEMO COLIN MCRAE DIRT 2
Se dejan los detalles al mínimo para una resolución de 720P.
Concretamente en este juego la HD5000 obtiene cierta ventaja sobre las gráficas Intel, estando cerca de la AMD.

Por norma general, los juegos se han reproducido sin muchos problemas, jugar a 720P con filtros bajos no será ningún problema para juegos no demasiado exigentes.

CONCLUSIÓN

Si hay algo que no podemos echar en cara a Zotac es que no tenga su gama de productos actualizados, en un plazo de 7 meses hemos tenido Zbox con Ivy Bridge y Haswell.

El nuevo Zbox ID92 se destapa como un equipo muy versátil, por una parte le podemos acoplar un disco solido mSATA para conseguir un equipo súper rápido, pero por otra podemos añadir un disco duro mecánico de 2.5” y utilizarlo  para guardar todo nuestro contenido multimedia y servirlo al resto de dispositivos de la casa. Zotac con la elección del disco WD AV-25 nos ha dado la pista definitiva para pensar que un equipo de este tipo puede servirnos para estos propósitos cada vez mas frecuentes en el hogar, centralizar en un equipo los archivos para que tanto las tablets, móviles o incluso televisiones del hogar puedan reproducirlos.

El procesador Core i5 4570T ofrece un rendimiento muy bueno, posiblemente sea uno de los micros mas eficientes que han pasado por Blog HTPC, su eficiencia y rapidez nos permitirá hacer cualquier tipo de tarea con un consumo muy reducido.

El rendimiento 3D de su grafica es suficiente para mover juegos poco exigentes a 720P. Destacable el motor gráfico de la HD4600 cuando tenemos que reproducir contenido multimedia, la última generación de graficas están bastante optimizadas para esta tarea, consiguiendo también la plena compatibilidad con la frecuencia de refresco de 23.976fps

Zotac mantiene en el nuevo Zbox la misma refrigeración inaugurada en el ID90+ con el core i7, un disipador de mayores dimensiones que consigue que el equipo trabaje con mejores temperaturas y un mayor silencio.

La estética del Zbox sigue invariable, tiene sus detractores y partidarios, lo que si es cierto es que la construcción del equipo es muy buena.

Recomendable la versión Barebone, este tipo de equipos cobra una vida inusitada con un disco sólido.
Obtiene la máxima puntuación por su capacidad y versatilidad.
Puntuacion máxima Blog HTPCEntradas relacionadas:
